Controllore motore intelligente PLC 150-F108NBDB

Vuoi ottenere un preventivo?

Manager a 5 stelle: Frida

Parametri del prodotto

Tensione nominale di funzionamento (Ue): 200 V
Tensione di alimentazione di controllo nominale a CA 50 Hz: 100 V
Tensione di alimentazione di controllo nominale a CA 60 Hz: 100 V
Corrente di sovraccarico per dispositivi collegati alla linea: 27 A
Corrente di sovraccarico per dispositivi collegati a triangolo: 47 A
Modulo di controllo del trasformatore: 75 VA a 100...240 V CA (-15%, +10%)
Potenza nominale della ventola del dissipatore di calore: 20 VA a 110/120 V CA o 220/240 V CA
Tensione inversa di picco ripetitiva nominale: 1400 V secondo UL/CSA/NEMA per circuito di potenza
Frequenza operativa per circuito di potenza: 50/60 Hz
Potenza motore collegata alla linea, max: 90 kW a 690 V/Y CA, 50 Hz, trifase
Potenza motore collegata a triangolo, max: 90 kW a 400/45 V CA a 50 Hz, trifase
Tensione impulsiva nominale secondo IEC per circuito di potenza: 6000 V
Resistenza dielettrica secondo IEC per circuito di potenza: 2500 V
Intervallo di corrente del motore collegato alla linea: 27...108 A a 600/Y/890 V CA, trifase
Intervallo di corrente del motore collegato a triangolo: 47...187 A a 500/575 V CA, trifase
Protezione transitoria (opzionale): varistori in ossido metallico: 220 J per circuito di potenza
Tensione di isolamento nominale secondo IEC per circuito di potenza: 500 V
Corrente di ingresso in stato OFF: <10 mA CA, <3 mA CC per circuito di controllo @ tensione di ingresso in stato OFF
Corrente termica convenzionale (Ith) per contatti ausiliari: AC/DC: 5 A
Numero massimo di sensori per valori nominali di ingresso PTC: 6
Modulo di controllo della corrente di spunto: 5 A a 24 V CC (-15%, +10%)
Tensione ai terminali PTC (RPTC = aperto), max: 30 V per valori nominali di ingresso PTC
Modulo di controllo dei watt transitori: 60 W a 24 V CC (-15%, +10%)
Modulo di controllo Watt a stato stazionario: 24 W a 24 V CC (-15%, +10%)
Tensione ai terminali PTC (RPTC = 4 kΩ), max: <7,5 per le classificazioni di ingresso PTC
Tempo di risposta per valori nominali di ingresso PTC: 800 ms
Modulo di controllo del tempo di spunto: 250 ms a 24 V CC (-15%, +10%)
Modulo di controllo del tempo transitorio: 500 ms a 24 V CC (-15%, +10%)
Resistenza al freddo della catena di sensori PTC, max: 1500 Ω per valori nominali di ingresso PTC
Ingresso tachimetro: 0...5 V CC a 4,5 V CC = 100% velocità
Resistenza di cortocircuito per ingressi PTC: 25 Ω ± 10 Ω
Resistenza di risposta per valori nominali di ingresso PTC: 3400 Ω ± 150 Ω
Resistenza di reset per valori nominali di ingresso PTC: 1600 Ω ± 100 Ω
Tensione di ingresso in stato OFF, max: 50 V CA a 10 V CC/12 V CA per circuito di controllo
Tensione di ingresso in stato ON, min: 85 V CA a 19,2 V CC/20,4 V CA per circuito di controllo
Corrente operativa nominale per contatti ausiliari: 3 A a 120 V CA, 1,5 A a 240 V CA

Informazioni sulla serie

Famiglia di prodotti e posizionamento

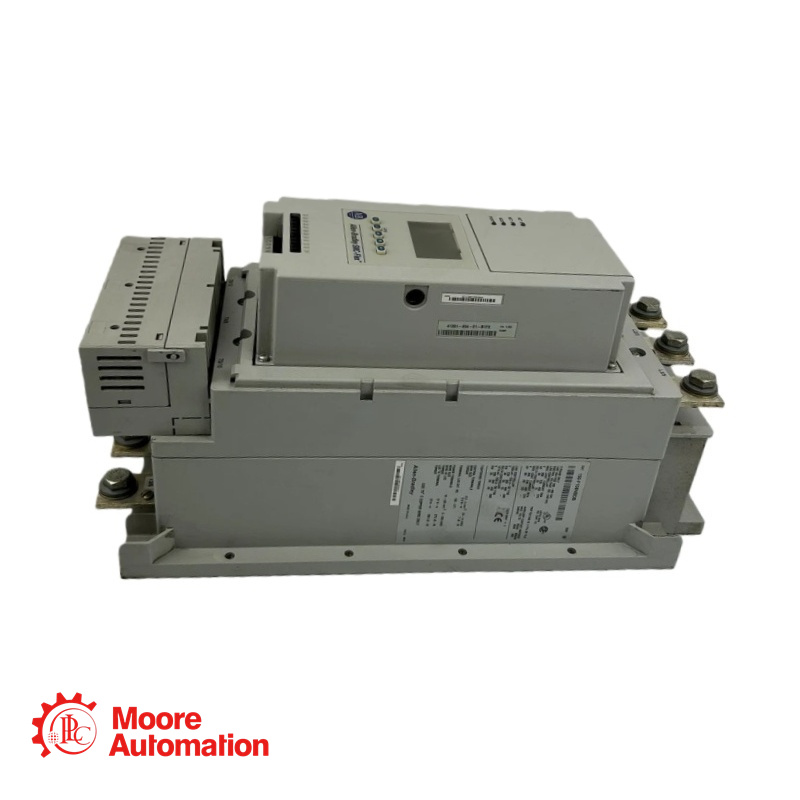

SMC Flex fa parte della famiglia Smart Motor Controller (SMC™). Si tratta di un avviatore statico modulare basato su microprocessore, progettato per controllare e proteggere i motori asincroni trifase.

Caratteristiche principali

Design modulare: Modulo di controllo, moduli di alimentazione e gruppo ventola rimovibili per semplificare installazione, manutenzione e assistenza.
Intelligenza avanzata: LCD e tastiera integrati per la configurazione locale; configurabile anche tramite software per PC.
Bypass integrato: Una volta che il motore raggiunge la massima velocità, i contatti di bypass interni collegano gli SCR per ridurre il calore e risparmiare spazio.
Modalità di controllo multiple:
– Avviamento graduale, limite di corrente, kickstart, avviamento a doppia rampa, avviamento a piena tensione
– Controllo della pompa (per la riduzione del picco di fluido)
– Velocità lenta preimpostata (per posizionamento/allineamento)
– Smart Motor Braking (SMB™), Accu‑Stop™, Bassa velocità con frenata
– Accelerazione della velocità lineare (richiede tachimetro)
Flessibilità delle comunicazioni: Porte DPI integrate per il collegamento di moduli di interfaccia umana (HIM) e adattatori di comunicazione (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, ecc.).
Diagnostica e misurazione complete: Monitoraggio in tempo reale di corrente, tensione, potenza, energia, fattore di potenza, capacità termica del motore, ecc.
Protezione e allarmi: Include sovraccarico, sottotensione, sovratensione, squilibrio di fase, inceppamento, stallo, guasto a terra e altro ancora.

Accessori e opzioni

Moduli di protezione: per la protezione lato linea o lato carico (480 V o 600 V).
Kit di terminali: necessari per i controller con potenza nominale pari o superiore a 108 A.
Moduli di interfaccia umana (HIM): tastiere LCD portatili o montate sulla porta.
Moduli di comunicazione: adattatori per varie reti industriali.
Kit di aggiornamento: consentono la conversione dai controller SMC Flex a SMC-50 (con bypass).
