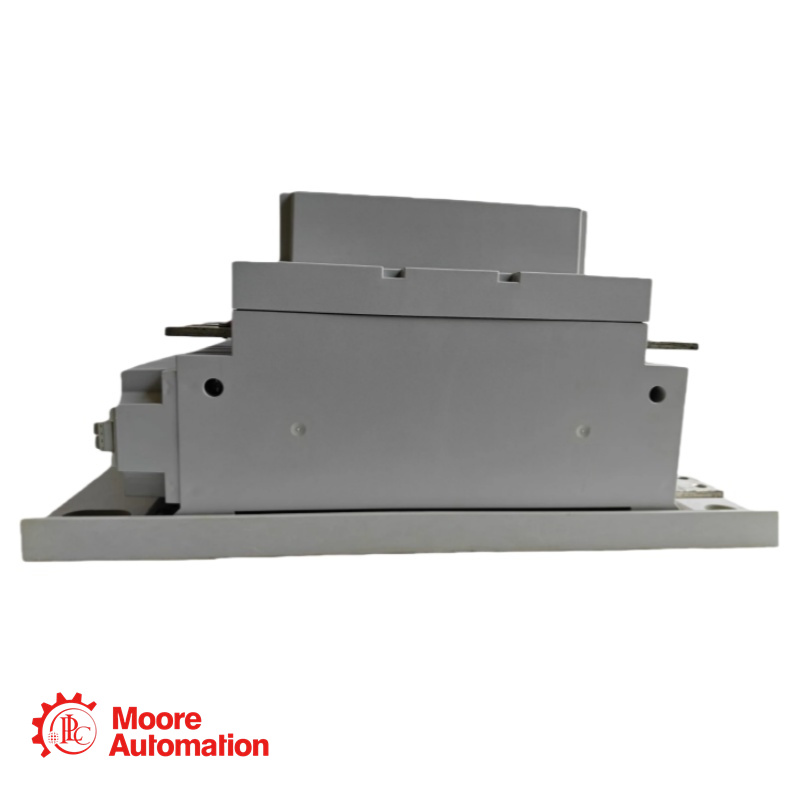

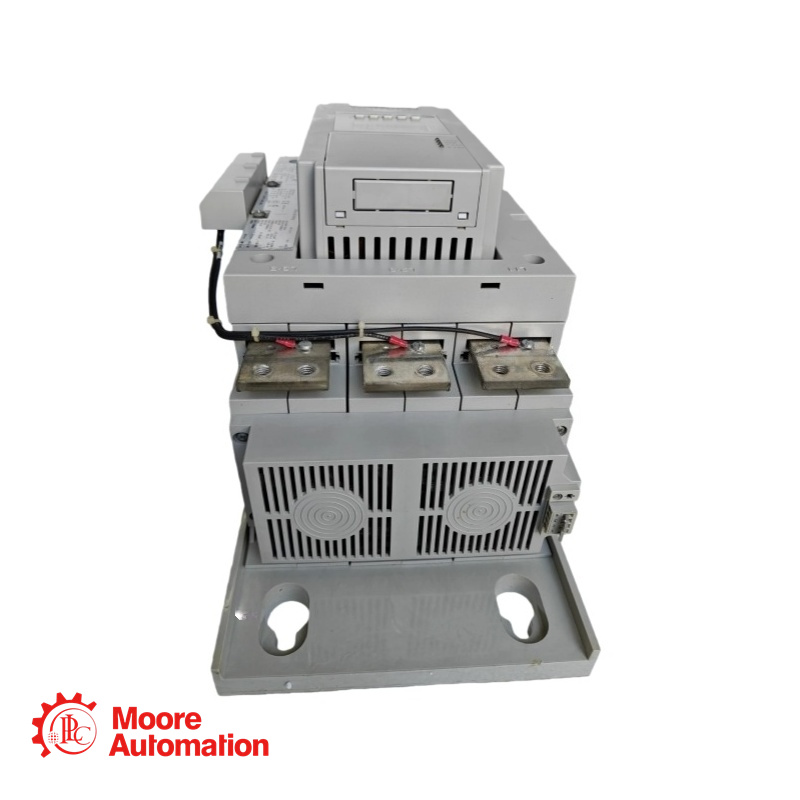

Controllore motore intelligente PLC 150-F201NBD

Vuoi ottenere un preventivo?

Manager a 5 stelle: Frida

Parametri del prodotto

Potenza del controller: 201 A 75-150 CV a 460 V CA
Tensione di controllo: 100...240 V CA
Famiglia di prodotti: SMC Flex
Tensione nominale di funzionamento (Ue): 200...480 V CA (-15%, +10%) per il circuito di potenza, conforme agli standard UL/CSA/NEMA.
Tipo di tensione per l'attuazione: CA
Tensione di alimentazione di controllo nominale: 100 V CA sia a 50 Hz che a 60 Hz.
Collegamento e corrente del motore:
Linea collegata: potenza massima del motore 75 Hp a 230 V CA, 60 Hz, trifase. Intervallo di corrente del motore 67...201 A a 600/690 V CA.
Collegamento a triangolo (triangolo interno): potenza massima del motore 350 CV a 575 V CA, 60 Hz, trifase. Intervallo di corrente del motore 116...348 A a 500/575 V CA.
Circuito di controllo:
Tensione massima in ingresso in stato OFF: 50 V CA / 10 V CC / 12 V CA.
Tensione minima in ingresso in stato ON: 85 V CA / 19,2 V CC / 20,4 V CA.
Corrente di ingresso in stato ON: 20 mA a 120 V CA / 40 mA a 240 V CA / 7,6 mA a 24 V CA/CC.
Ingresso tachimetro: 0...5 V CC, dove 4,5 V CC corrispondono al 100% della velocità.
Dissipazione del calore in stato stazionario con controllo e potenza della ventola: 180 W
Temperatura di stoccaggio e trasporto: -20 °C
Umidità: 5...95% (senza condensa)
Temperatura di esercizio:
Aperto: da -5 a 50 °C (da 23 a 122 °F)
Altitudine: 2000 m
Grado di inquinamento: 2

Informazioni sulla serie

Famiglia di prodotti e posizionamento

SMC Flex fa parte della famiglia Smart Motor Controller (SMC™). Si tratta di un avviatore statico modulare basato su microprocessore, progettato per controllare e proteggere i motori asincroni trifase.

Caratteristiche principali

Design modulare: Modulo di controllo, moduli di alimentazione e gruppo ventola rimovibili per semplificare installazione, manutenzione e assistenza.
Intelligenza avanzata: LCD e tastiera integrati per la configurazione locale; configurabile anche tramite software per PC.
Bypass integrato: Una volta che il motore raggiunge la massima velocità, i contatti di bypass interni collegano gli SCR per ridurre il calore e risparmiare spazio.
Modalità di controllo multiple:
– Avviamento graduale, limite di corrente, kickstart, avviamento a doppia rampa, avviamento a piena tensione
– Controllo della pompa (per la riduzione del picco di fluido)
– Velocità lenta preimpostata (per posizionamento/allineamento)
– Smart Motor Braking (SMB™), Accu‑Stop™, Bassa velocità con frenata
– Accelerazione della velocità lineare (richiede tachimetro)
Flessibilità delle comunicazioni: Porte DPI integrate per il collegamento di moduli di interfaccia umana (HIM) e adattatori di comunicazione (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, ecc.).
Diagnostica e misurazione complete: Monitoraggio in tempo reale di corrente, tensione, potenza, energia, fattore di potenza, capacità termica del motore, ecc.
Protezione e allarmi: Include sovraccarico, sottotensione, sovratensione, squilibrio di fase, inceppamento, stallo, guasto a terra e altro ancora.

Accessori e opzioni

Moduli di protezione: per la protezione lato linea o lato carico (480 V o 600 V).
Kit di terminali: necessari per i controller con potenza nominale pari o superiore a 108 A.
Moduli di interfaccia umana (HIM): tastiere LCD portatili o montate sulla porta.
Moduli di comunicazione: adattatori per varie reti industriali.
Kit di aggiornamento: consentono la conversione dai controller SMC Flex a SMC-50 (con bypass).
