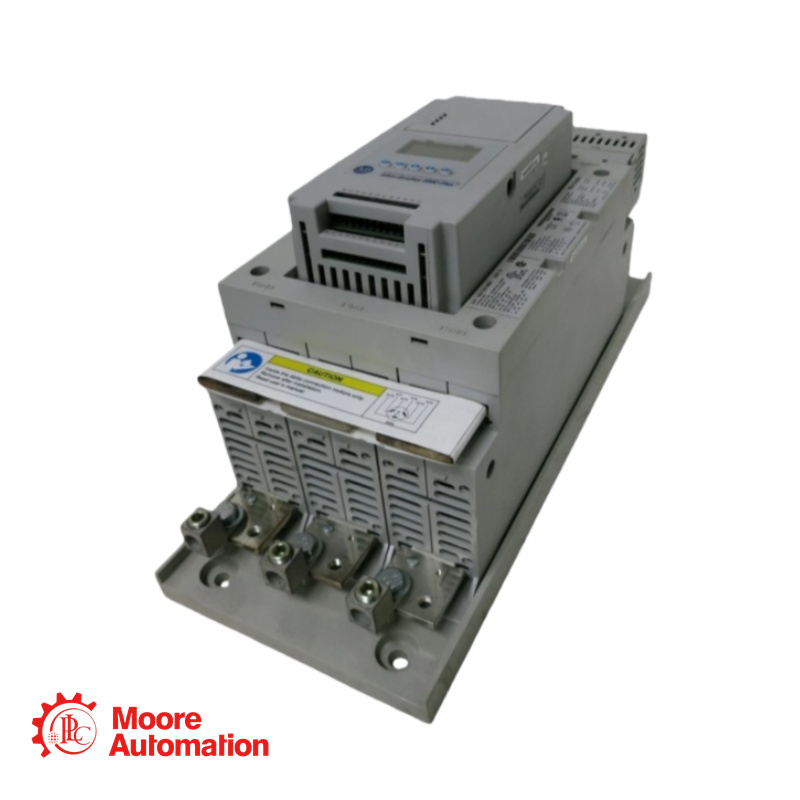

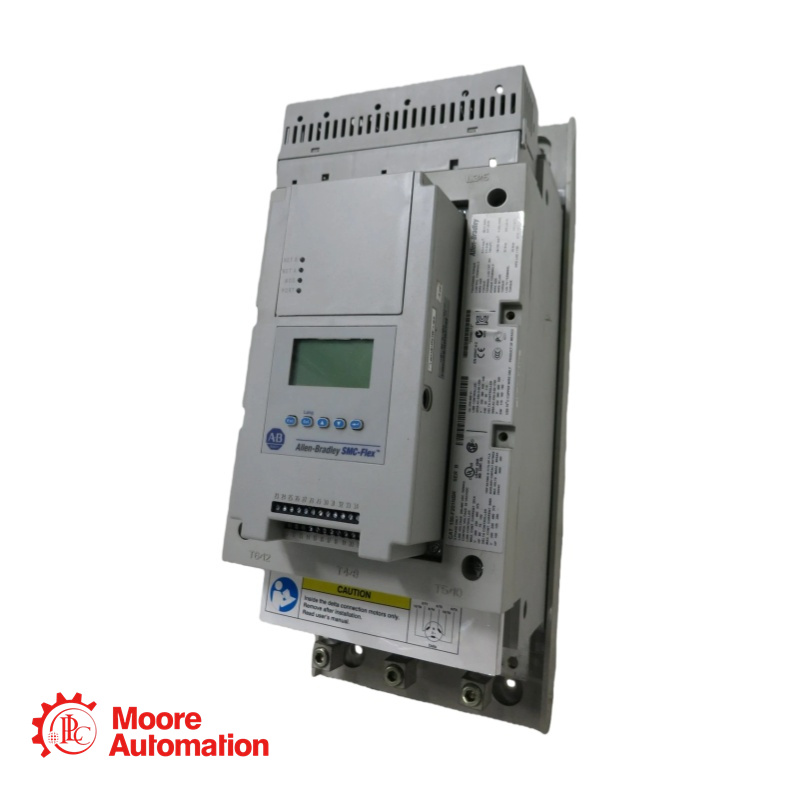

Controllore motore intelligente PLC 150-F201NBR

Vuoi ottenere un preventivo?

Manager a 5 stelle: Frida

Parametri del prodotto

Potenza del controller: 201 A 75-150 CV a 460 V CA
Tensione di controllo: 24 V CA/CC
Famiglia di prodotti: SMC Flex
Tensione nominale di funzionamento (Ue): 200 V
Tensione di alimentazione di controllo nominale a CA 50 Hz: 24 V
Tensione di alimentazione di controllo nominale a CA 60 Hz: 24 V
Corrente di sovraccarico per dispositivi collegati alla linea: 67 A
Corrente di sovraccarico per dispositivi collegati a triangolo: 116 A
Modulo di controllo del trasformatore: 75 VA a 100...240 V CA (-15%, +10%)
Potenza nominale della ventola del dissipatore di calore: 40 VA a 110/120 V CA o 220/240 V CA
Tensione inversa di picco ripetitiva nominale: 1400 V secondo UL/CSA/NEMA per circuito di potenza
Frequenza operativa per circuito di potenza: 50/60 Hz
Potenza motore collegata alla linea, max: 75 CV a 230 V CA, 60 Hz, trifase
Potenza motore collegata a Delta, max: 350 CV a 575 V CA, 60 Hz, trifase
Tensione impulsiva nominale secondo IEC per circuito di potenza: 6000 V
Resistenza dielettrica secondo IEC per circuito di potenza: 2500 V
Tensione di isolamento nominale secondo IEC per circuito di potenza: 500 V
Corrente di ingresso in stato OFF: <10 mA CA, <3 mA CC per circuito di controllo @ tensione di ingresso in stato OFF
Numero di contatti ausiliari: 1
Corrente termica convenzionale (Ith) per contatti ausiliari: AC/DC: 5 A
Corrente di guasto standard disponibile, max: 70 kA a 690 V per FLC massimo
Tensione di alimentazione di controllo nominale a CC: 24 V
Numero massimo di sensori per valori nominali di ingresso PTC: 6
Modulo di controllo della corrente di spunto: 5 A a 24 V CC (-15%, +10%)
Tensione ai terminali PTC (RPTC = aperto), max: 30 V per valori nominali di ingresso PTC
Modulo di controllo dei watt transitori: 60 W a 24 V CC (-15%, +10%)
Modulo di controllo Watt a stato stazionario: 24 W a 24 V CC (-15%, +10%)
Tensione ai terminali PTC (RPTC = 4 kΩ), max: <7,5 per le classificazioni di ingresso PTC
Tempo di risposta per valori nominali di ingresso PTC: 800 ms
Modulo di controllo del tempo di spunto: 250 ms a 24 V CC (-15%, +10%)
Modulo di controllo del tempo transitorio: 500 ms a 24 V CC (-15%, +10%)
Resistenza al freddo della catena di sensori PTC, max: 1500 Ω per valori nominali di ingresso PTC
Resistenza di cortocircuito per ingressi PTC: 25 Ω ± 10 Ω
Resistenza di risposta per valori nominali di ingresso PTC: 3400 Ω ± 150 Ω
Resistenza di reset per valori nominali di ingresso PTC: 1600 Ω ± 100 Ω
Tensione di ingresso in stato OFF, max: 50 V CA a 10 V CC/12 V CA per circuito di controllo
Tensione di ingresso in stato ON, min: 85 V CA a 19,2 V CC/20,4 V CA per circuito di controllo

Informazioni sulla serie

Famiglia di prodotti e posizionamento

SMC Flex fa parte della famiglia Smart Motor Controller (SMC™). Si tratta di un avviatore statico modulare basato su microprocessore, progettato per controllare e proteggere i motori asincroni trifase.

Caratteristiche principali

Design modulare: Modulo di controllo, moduli di alimentazione e gruppo ventola rimovibili per semplificare installazione, manutenzione e assistenza.
Intelligenza avanzata: LCD e tastiera integrati per la configurazione locale; configurabile anche tramite software per PC.
Bypass integrato: Una volta che il motore raggiunge la massima velocità, i contatti di bypass interni collegano gli SCR per ridurre il calore e risparmiare spazio.
Modalità di controllo multiple:
– Avviamento graduale, limite di corrente, kickstart, avviamento a doppia rampa, avviamento a piena tensione
– Controllo della pompa (per la riduzione del picco di fluido)
– Velocità lenta preimpostata (per posizionamento/allineamento)
– Smart Motor Braking (SMB™), Accu‑Stop™, Bassa velocità con frenata
– Accelerazione della velocità lineare (richiede tachimetro)
Flessibilità delle comunicazioni: Porte DPI integrate per il collegamento di moduli di interfaccia umana (HIM) e adattatori di comunicazione (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, ecc.).
Diagnostica e misurazione complete: Monitoraggio in tempo reale di corrente, tensione, potenza, energia, fattore di potenza, capacità termica del motore, ecc.
Protezione e allarmi: Include sovraccarico, sottotensione, sovratensione, squilibrio di fase, inceppamento, stallo, guasto a terra e altro ancora.

Accessori e opzioni

Moduli di protezione: per la protezione lato linea o lato carico (480 V o 600 V).
Kit di terminali: necessari per i controller con potenza nominale pari o superiore a 108 A.
Moduli di interfaccia umana (HIM): tastiere LCD portatili o montate sulla porta.
Moduli di comunicazione: adattatori per varie reti industriali.
Kit di aggiornamento: consentono la conversione dai controller SMC Flex a SMC-50 (con bypass).
