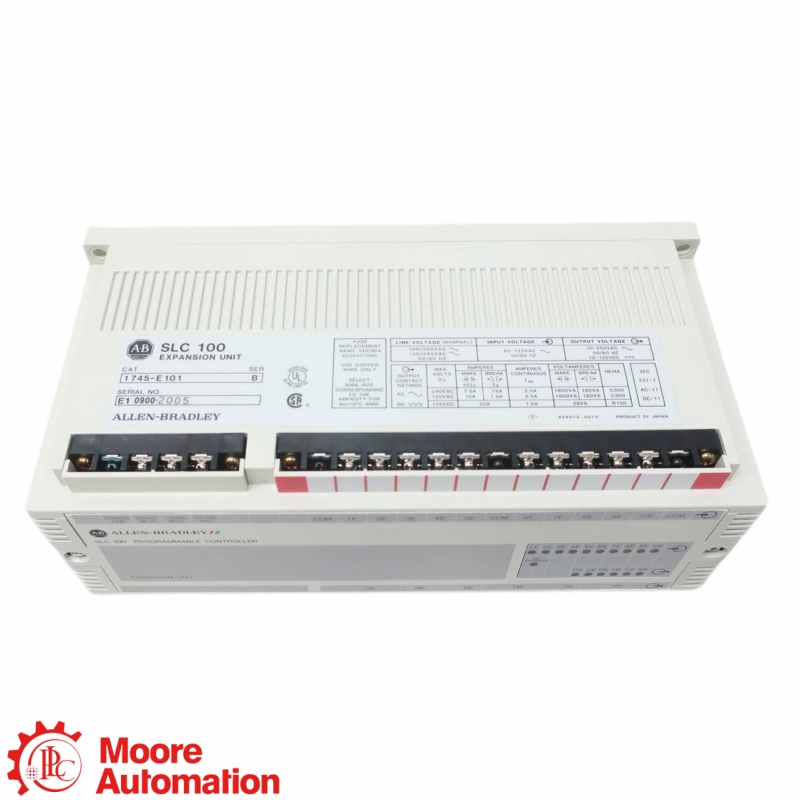

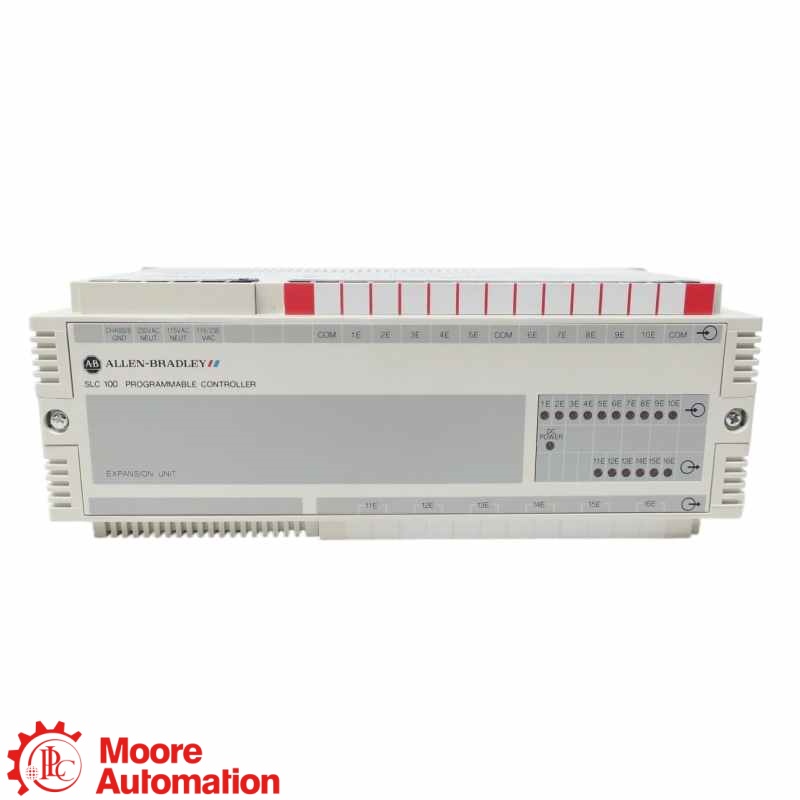

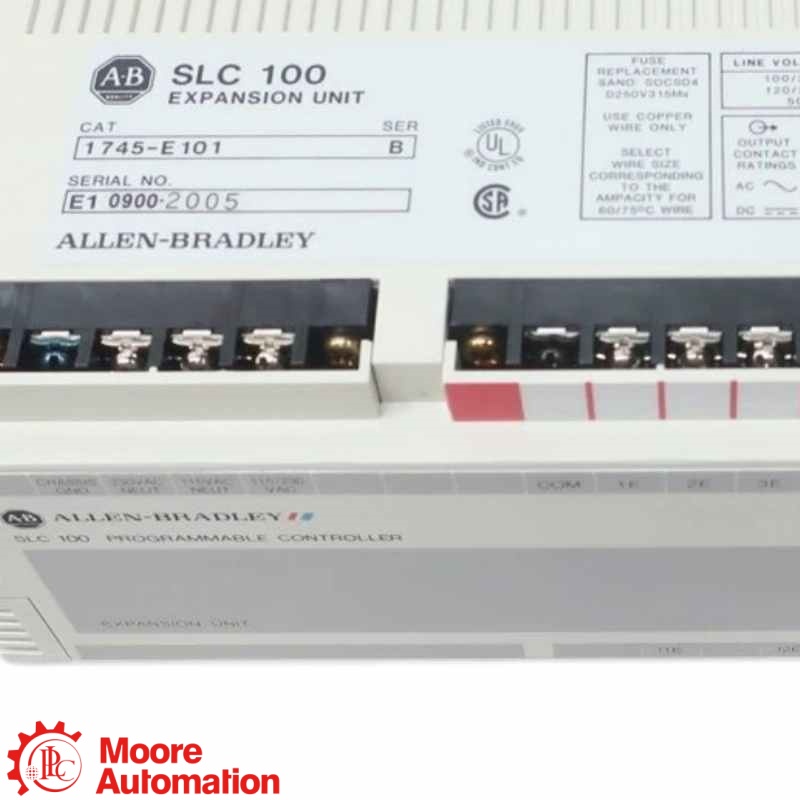

Il modello 1745-E101 è un'unità di espansione base del Bulletin 1745 SLC 100 con 10 ingressi CA e 6 uscite a contatti fissi.
Marca :
PLCNumero parte :
1745-E101Il peso :
Verify from official installation drawingDimensione :
Verify from official installation drawingPaese d'origine :
85–132/170–265 V AC, 50/60 HzCodice SA :
SLC 100 Basic Expansion UnitDescrizione :
The 1745-E101 is a Bulletin 1745 SLC 100 basic expansion unit with 10 AC inputs and 6 hard-contact outputs.Fai clic su “+” per visualizzare ulteriori specifiche.
Fonte: La pubblicazione ufficiale 1745-UM001 e la scheda tecnica ufficiale del prodotto confermano le specifiche tecniche 1745-E101. Prima della sostituzione, verificare il numero di catalogo completo, la classe di tensione 85-132 V CA, l'uscita a 6 contatti rigidi, i valori nominali di funzionamento, il telaio, l'involucro, l'ingresso, il filtraggio, la frenatura e l'esatta configurazione del tipo di unità.
1745-E101 è un'unità di espansione base SLC 100 documentata nella pubblicazione ufficiale 1745-UM001.
1745-E101 Fornisce 16 I/O: 10 ingressi e 6 uscite; verificare ogni circuito di campo confrontandolo con gli schemi elettrici ufficiali.
1745-E101 Utilizza 10 ingressi di assorbimento di corrente · 85–132 V CA, 50/60 Hz secondo la pubblicazione ufficiale 1745-UM001.
1745-E101 Utilizza 6 uscite a contatto rigido · 10–250 V CA / 10–125 V CC; verificare la tensione di carico collegata e il tipo di uscita prima del cablaggio.
1745-E101 Utilizza un'alimentazione in ingresso di 85–132/170–265 V CA, 50/60 Hz; verificare i terminali di linea e la disposizione dei fusibili.
1745-E101 è specificato con Non applicabile; unità I/O di espansione e Controllato dal processore SLC 100 collegato.
1745-E101 Richiede la verifica del numero di catalogo completo, dell'alimentazione in ingresso, della tensione di I/O, del tipo di uscita, del cablaggio dei terminali e del sistema Bollettino 1745 collegato.
Informazioni di riferimento ufficiali del produttore per l'unità di espansione base 1745-E101 SLC 100.
La pubblicazione ufficiale 1745-UM001 identifica il modello 1745-E101 e i relativi dati elettrici e di I/O documentati.
MANUALE UFFICIALEInvia il modello completo, la quantità, le foto della targhetta e la tua domanda tecnica o di acquisto.
Le informazioni tecniche contenute in questa pagina si basano esclusivamente sulla pubblicazione ufficiale del produttore 1745-UM001 relativa al modello 1745-E101. Non sono state utilizzate fonti di terze parti.
1745 identifica la famiglia SLC 100; in E identifica la designazione dell'unità di espansione; 101 identifica la variante di espansione base SLC 100 con ingressi CA da 85 a 132 V; .
Bollettino 1745, famiglia di centraline di controllo.
Designazione dell'unità di espansione.
Variante di espansione base SLC 100 con ingressi CA da 85 a 132 V.
La lettera E identifica un'unità di espansione; il numero 101 identifica la versione base di espansione SLC 100 con circuiti di ingresso CA da 85 a 132 V.
Verificare che il codice 1745-E101 corrisponda all'etichetta completa dell'unità e alla documentazione del Bollettino 1745 installata.
Verificare la presenza di 10 ingressi CA, 6 uscite a contatto fisso, una potenza massima di 12 VA e un intervallo di tensione di ingresso CA compreso tra 85 e 132 V.
Verificare l'alimentazione in ingresso, la gamma del circuito di ingresso, il cablaggio di uscita e il controller o la configurazione di espansione collegati.
Prima della sostituzione, verificare il numero di catalogo completo, il cablaggio dei terminali, la protezione con fusibile e i limiti ambientali.
