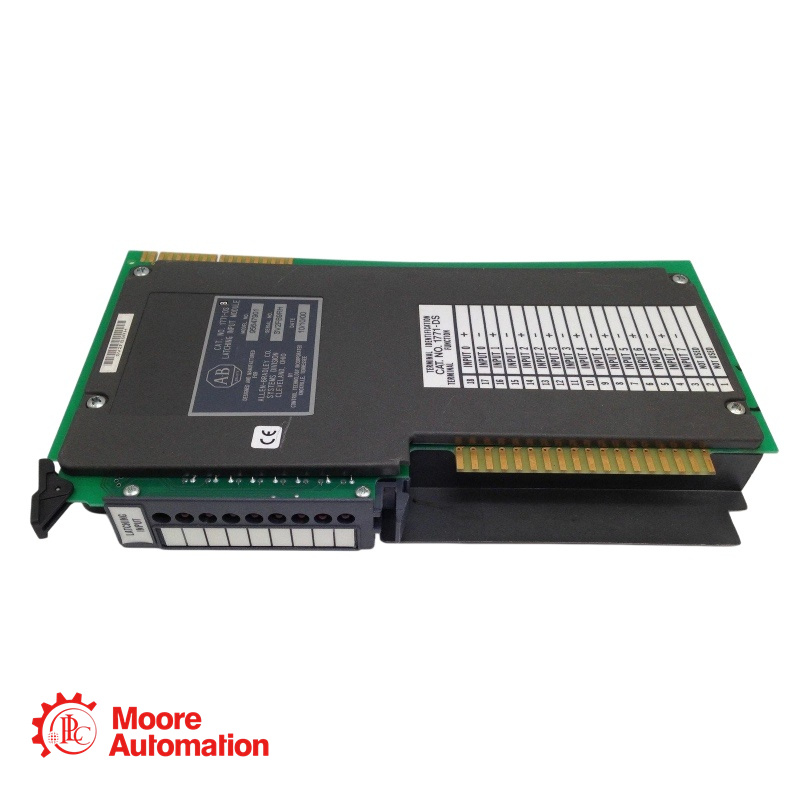

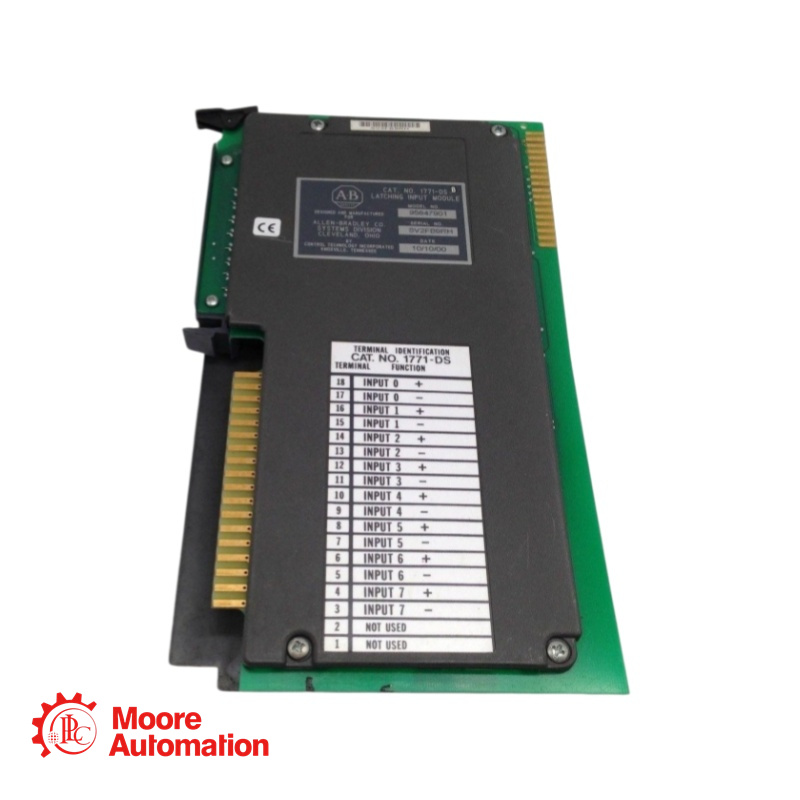

Modulo di ingresso PLC 1771-DS

<1771-DS Descrizione>

Il PLC 1771-DS è un modulo di blocco con un ingresso da 10 a 27 V CC. È in grado di bloccare e rilevare impulsi con una durata compresa tra 0,1 e 5,0 ms. Tramite un terminale di ingresso, il modulo rileva gli impulsi e memorizza un bit nella corrispondente tabella degli indirizzi immagine durante la successiva scansione I/O. Il modulo 1771-DS risponde agli impulsi utilizzando un sensore ottico dotato di un'uscita gate isolata e un'uscita impulsi isolata. L'ingresso di questo modulo può funzionare in due modalità: se non accoppiato, funziona in modo indipendente; quando è accoppiato, risponde a un determinato impulso oppure al segnale gate. L'impulso che questo modulo può acquisire ha una larghezza minima. Con un tempo di acquisizione dell'impulso di 0,1 ms, 0,5 ms, 1,0 ms, 2,5 ms o 5,0 ms, è possibile selezionare gli impulsi misurando la durata di alcuni impulsi tipici. Si raccomanda di selezionare il tempo di acquisizione utilizzabile più breve possibile per l'ingresso accoppiato. Ad ogni impulso, il modulo 1771-DS necessita di un tempo di recupero che dipende dal tempo selezionato. Questo modulo offre due modalità per il reset degli ingressi a ritenuta. Se si sceglie "master", vengono resettati tutti gli ingressi, mentre se si sceglie "individuale", vengono resettati i singoli ingressi. Il modulo 1771-DS funziona a una temperatura compresa tra 0 e 60 °C e a una temperatura di stoccaggio tra -40 e 85 °C con un'umidità relativa del 5-95% senza condensa. Quando si selezionano le funzioni del modulo, posizionare i connettori o i ponticelli in coppie appropriate. La tensione inversa massima utilizzata per proteggere l'ingresso del modulo è di 240 V CC. Il modulo 1771-DS è protetto da un sistema di codifica. Per evitare l'installazione nello slot errato, utilizzare o inserire le fascette di codifica nelle seguenti posizioni: tra i pin 2 e 4 e tra i pin 18 e 20. Queste bande di tasti hanno uno chassis I/O sul connettore posteriore superiore.
