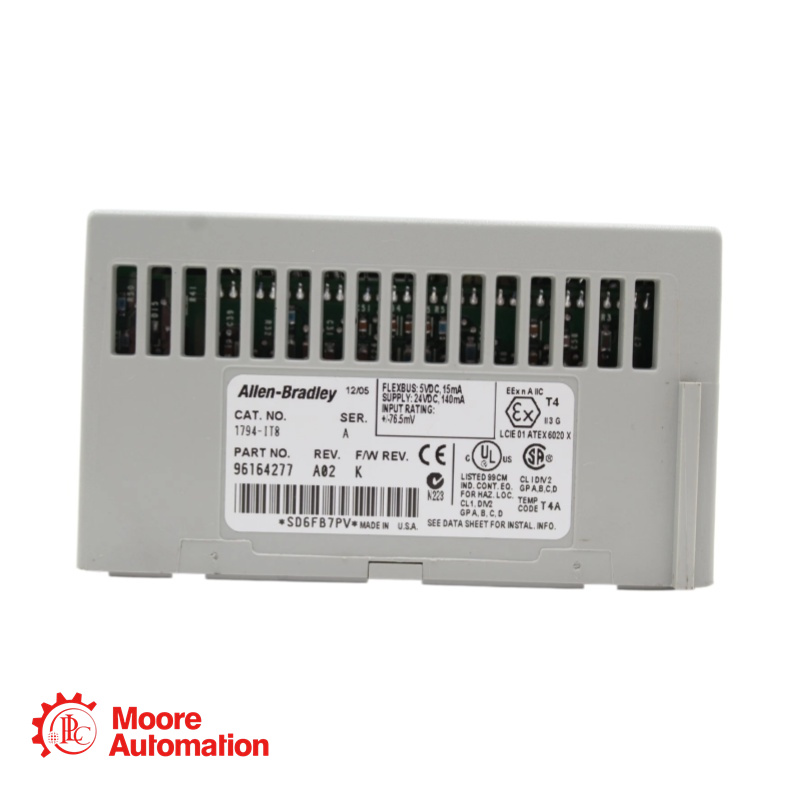

Modulo di ingresso per termocoppia PLC 1794-IT8

Un supporto affidabile inizia qui:

Manager a 5 stelle Frida

Telefono/Whatsapp:+86 15359408275

E-mail: sales5@mooreplc.com

Indirizzo: 3203 Guomao Building, n. 388, Hubin South Road, distretto di Siming, Xiamen, Fujian, Cina

Descrizione:1794-IT8

Il modulo 1794-IT8 è un modulo I/O FLEX progettato per interfacciarsi con un'ampia gamma di termocoppie e segnali a livello di millivolt. Offre 8 canali di ingresso indipendenti, convertendo segnali analogici di temperatura o tensione in dati digitali per la comunicazione con un controllore programmabile. Questo modulo è ideale per applicazioni I/O distribuite che richiedono un monitoraggio della temperatura economico senza la necessità di tempi di risposta rapidi o di estrema precisione. Supporta sia termocoppie con messa a terra che senza, a condizione che vengano seguite le corrette linee guida di installazione. La comunicazione avviene tipicamente tramite operazioni di lettura/scrittura a blocchi attraverso l'adattatore I/O FLEX.

Paràmetri:1794-IT8

Linea di prodotti: FLEX I/O
Tipo di prodotto: Modulo di ingresso termocoppia/millivolt
Numero di ingressi: 8 canali
Intervallo di millivolt: ±76,5 mV
Risoluzione: 16 bit (2,384 µV tipici)
Formato dati: binario a 16 bit in complemento a due o offset (unipolare)
Alimentazione: 24 V CC
Assorbimento di corrente FlexBus: 20 mA
Dissipazione di potenza: 3 W massimo a 31,2 V CC
Tensione di isolamento: testata a 850 V CC per 1 secondo (tra ingressi/alimentazione utente e logica)
Reiezione del rumore in modalità normale: -60 dB a 60 Hz
Larghezza di banda del canale: da 0 a 2,62 Hz (-3 dB)

FAQ:1794-IT8

D1: Che tipo di sensori posso collegare al 1794-IT8?
A: Il modulo supporta un'ampia gamma di tipi di termocoppie, tra cui J, K, E, R, N, S, B, C, T e L. Accetta inoltre un segnale di ingresso diretto in millivolt nell'intervallo di ±76,5 mV.

D2: Qual è lo scopo del compensatore di giunzione fredda (CJC)?
A: Il gruppo CJC è necessario per letture accurate delle termocoppie. Misura la temperatura nel punto di connessione della morsettiera, consentendo al modulo di compensare la tensione generata nel punto in cui il filo della termocoppia incontra i terminali in rame. Il modulo include due compensatori, che si montano sulla base della morsettiera 1794-TB3T.

D3: Cosa succede se seleziono un tipo di termocoppia non valido durante la configurazione?
A: Se viene selezionato un tipo di termocoppia non valido, il modulo imposterà il bit diagnostico "Struttura errata" (Leggi parola 10/11, bit 02). Ciò indica un errore di configurazione che impedisce il corretto funzionamento fino alla correzione.
