Modulo opzionale Ethernet/IP a doppia porta per PLC 20-750-ENETR

Informazioni sui contatti

20-750-ENETR Schemi

20-750-ENETR Descrizione

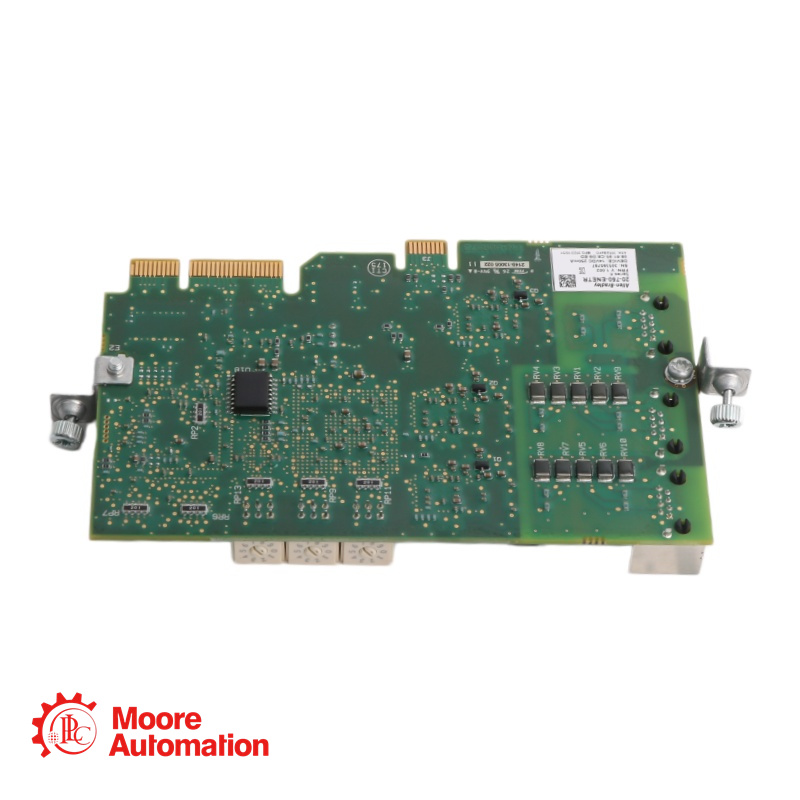

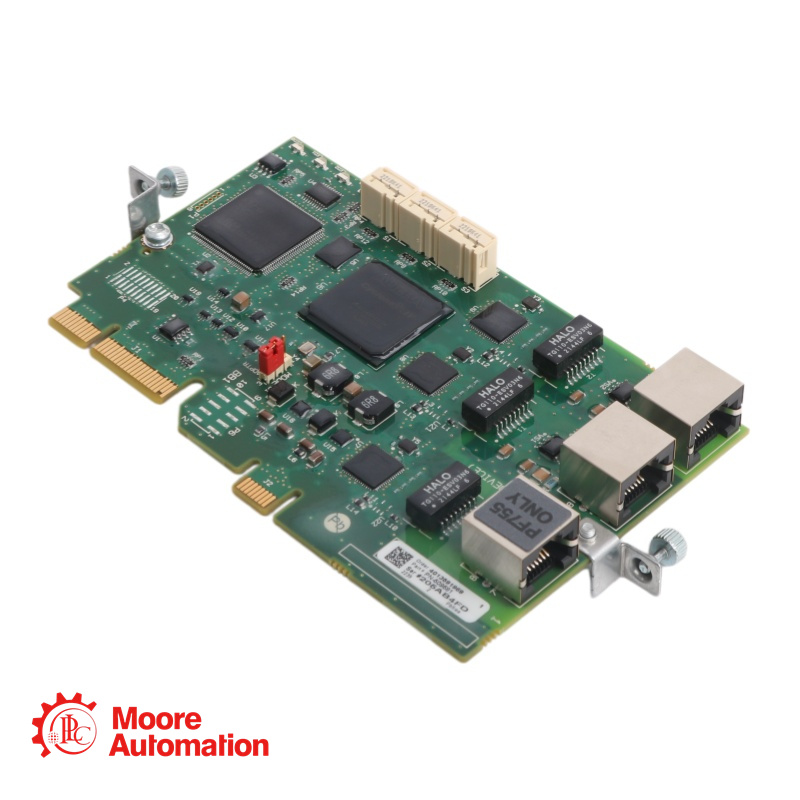

Il 20-750-ENETR è un modulo opzionale Ethernet/IP a doppia porta 750. Questo modulo dispone di due (2) porte Ethernet I/P, che supportano velocità di comunicazione di 10 Mbps Full-duplex, 10 Mbps Half-duplex, 100 Mbps Full-duplex o 100 Mbps Half-duplex. Questo modulo è in grado di funzionare in modalità Tap o Adapter.

Nella modalità Tap, il modulo opzionale funziona come un gateway e svolge le funzioni
Simile al modulo 1783-ETAP, il modulo opzionale consente all'azionamento 755 di estendere la propria connessione I/O a una topologia di rete lineare o ad anello a livello di dispositivo (DLR). La connessione avviene collegando il cavo Ethernet in dotazione tra la porta di rete ENET3 (del modulo opzionale) e la porta dell'adattatore EtherNet/IP integrata sull'azionamento 755. Il 755 supporta queste topologie e abilita la funzionalità "Integrated Motion on the EtherNet/IP network".

20-750-ENETR Nomi alternativi

20-750-ENETR FAQ

Cos'è il modulo opzionale 20-750-ENETR?

Il 20-750-ENETR è un modulo opzionale Ethernet/IP a doppia porta progettato per gli azionamenti della serie PF 750. Aggiunge la doppia funzionalità di comunicazione Ethernet/IP all'azionamento, consentendo una perfetta integrazione nelle moderne reti industriali.

Che cosa indica il codice articolo 20-750-ENETR?

20-750: Accessorio serie PF 750
ENETR: Adattatore EtherNET con supporto per topologia ad anello (DLR)

Qual è la differenza tra la modalità Adattatore e la modalità Tap?

Modalità adattatore: il modulo funziona come un adattatore EtherNet/IP standard, consentendo il controllo dell'unità da parte di un controller tramite la rete.
Modalità Tap: Il modulo funziona come un gateway (simile al modulo 1783-ETAP), consentendo l'integrazione dell'azionamento in una topologia di rete lineare o ad anello a livello di dispositivo (DLR). Un cavo Ethernet viene collegato tra la porta ENET3 del modulo e la porta EtherNet/IP integrata sull'azionamento. Questa modalità supporta anche Integrated Motion su EtherNet/IP.

Quante connessioni supporta questo modulo?

Il modulo supporta fino a 30 connessioni Ethernet. Entrambe le modalità, Adattatore e Tap, supportano 16 connessioni di istruzioni MSG simultanee. In modalità Adattatore, è inclusa anche una connessione I/O proprietaria esclusiva.

I file EDS sono necessari per la configurazione?

Il modulo è dotato di schede tecniche elettroniche (EDS) incorporate. Ciò significa che i file EDS vengono caricati automaticamente quando il modulo viene rilevato sulla rete, semplificando il processo di configurazione.
