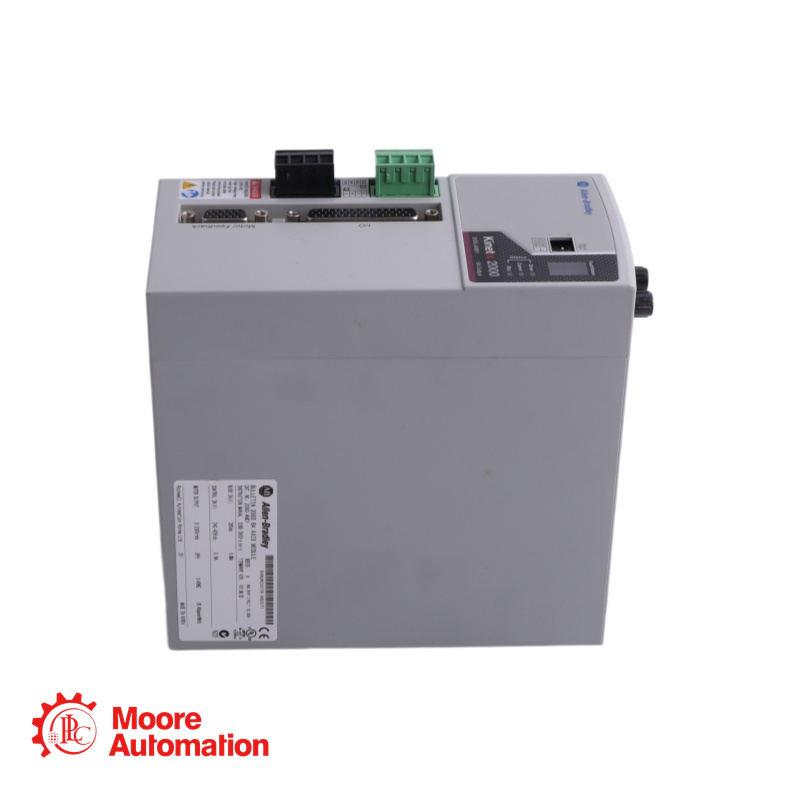

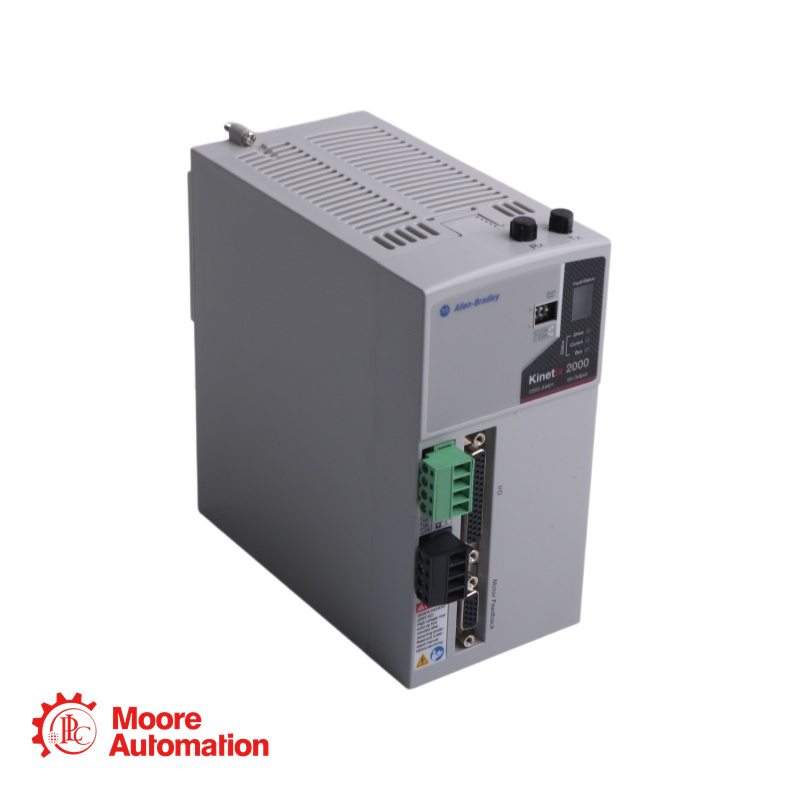

Modulo inverter per asse PLC 2093-AM01

2093-AM01

Panoramica

Schemi

L'inverter per modulo asse 2093-AM01 è progettato per applicazioni avanzate di controllo del movimento. Funziona con una tensione nominale del bus CC di 325 V CC ed è in grado di erogare una potenza di uscita continua di 1,9 kW.

Tipo di azionamento: Azionamento servo multiasse per il controllo del movimento
Potenza di uscita continua: 1,9 kW nominali
Corrente continua (RMS): 6,0 A
Corrente continua (0-pk): 8,48 A
Corrente di uscita di picco (RMS): 18,0 A
Corrente di uscita di picco (0-pk): 25,5 A
Larghezza di banda del ciclo di velocità: 500 Hz
Frequenza PWM: 8 kHz

2093-AM01

Domanda

Risposta

Che tipo di motore è compatibile con il modello 2093-AM01?

Il modello 2093-AM01 è progettato per funzionare con servomotori delle serie MP (a bassa inerzia) o TL. È ottimizzato per l'utilizzo con motori con tensione nominale di 210 V (RMS).

Qual è la differenza tra "Corrente Continua (RMS)" e "Corrente di Picco"?

Corrente continua (6,0 A RMS): Questa è la corrente massima che l'azionamento può fornire al motore indefinitamente senza surriscaldarsi.
Corrente di picco (18,0 A RMS): questa è la corrente massima che l'azionamento può fornire per un breve periodo (tipicamente 2-3 secondi) per gestire coppie di accelerazione elevate o sovraccarichi momentanei.

Questo modulo può essere utilizzato in una configurazione autonoma?

No. Il 2093-AM01 è un modulo asse che fa parte del sistema di azionamento multiasse Kinetix 2000. Deve essere montato a destra di un modulo di alimentazione 2093-AC05-MP5 (o simile), che genera il bus CC a 325 V e controlla lo shunt (rigenerazione) condiviso per il sistema.
