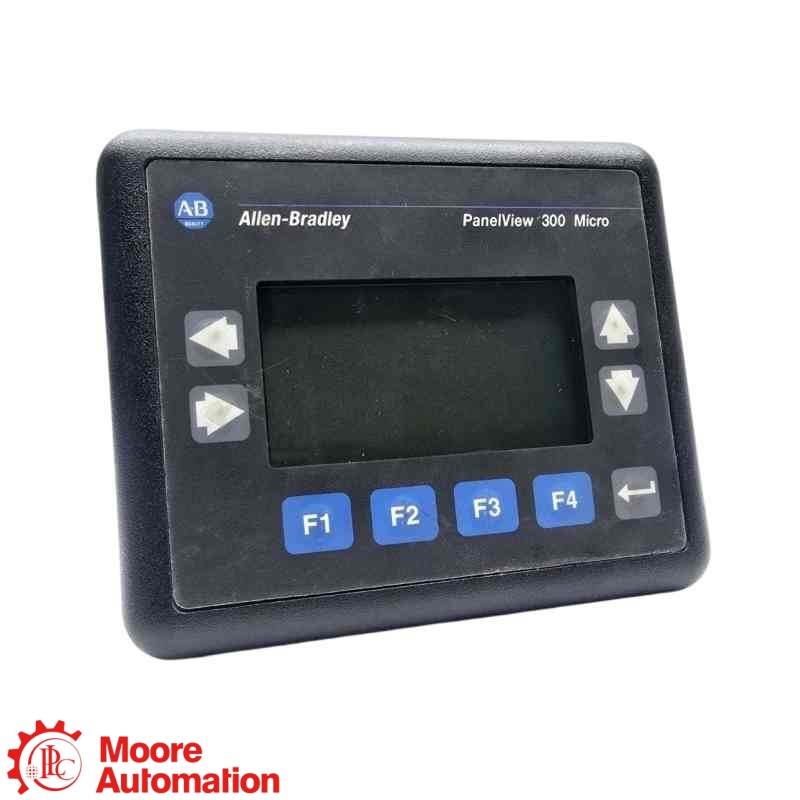

IL 2711-M3A19L1 Si tratta di un terminale operatore PLC PanelView 300 Micro con tastiera, display monocromatico da 128 × 64 pixel e comunicazione RS-232 (DH-485).
Marca :
PLCNumero parte :
2711-M3A19L1Il peso :
Verify from the exact terminal labelDimensione :
133 × 111 × 48 mm; verify panel cutout and wiring from publication 2711-TD007Paese d'origine :
Verify from the exact terminal labelCodice SA :
PanelView 300 Micro Operator TerminalDescrizione :
The 2711-M3A19L1 is a PLC PanelView 300 Micro operator terminal with keypad input, a 128 × 64 monochrome display and RS-232 (DH-485) communication.Fai clic su “+” per visualizzare ulteriori specifiche.
Fonte: La pubblicazione ufficiale 2711-TD007 illustra le specifiche tecniche del modello 2711-M3A19L1. Prima della sostituzione, verificare il numero di catalogo del terminale, l'alimentazione, il cablaggio di comunicazione e l'apertura del pannello.

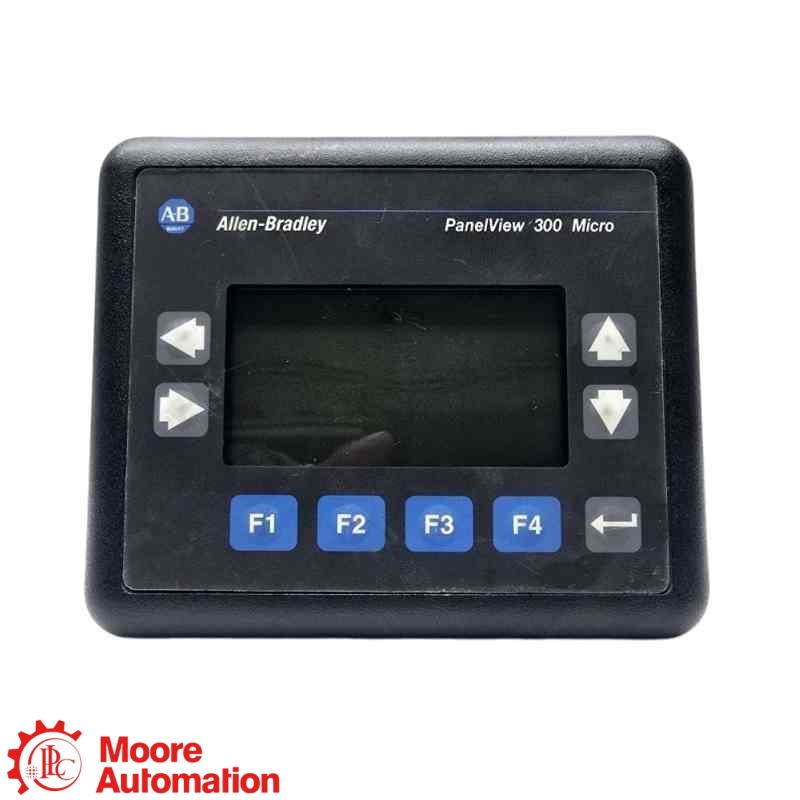

2711-M3A19L1 Si tratta di un terminale operatore PanelView 300 Micro che visualizza le informazioni della macchina e accetta comandi da tastiera tramite un'applicazione PLC.
2711-M3A19L1 Utilizza un display LCD transflettivo monocromatico da 128 × 64 pixel con retroilluminazione a LED e un'area di visualizzazione di 73 × 42 mm.
2711-M3A19L1 Fornisce una porta di comunicazione RS-232 che supporta DH-485 tramite un connettore mini-DIN a 8 pin e non dispone di una porta per stampante.
2711-M3A19L1 Funziona con una tensione di alimentazione da 11 a 30 V CC, con un ingresso nominale di 24 V CC; verificare la polarità, la messa a terra e la capacità di alimentazione prima dell'installazione.
2711-M3A19L1 Fornisce 170 KB di memoria runtime per l'applicazione e 240 KB di memoria non volatile per oggetti dell'applicazione, testo e bitmap.
2711-M3A19L1 Richiede la conferma del backup dell'applicazione, dell'alimentazione a 24 V CC, del cablaggio RS-232 (DH-485), del ritaglio del pannello e delle impostazioni del controller prima della sostituzione.
2711-M3A19L1 Le richieste devono includere il numero di catalogo esatto, la serie o la revisione, la quantità, il modello del controller, i dettagli dell'applicazione e fotografie chiare della targhetta identificativa.
Informazioni di riferimento ufficiali del produttore per il terminale operatore PanelView 300 Micro modello 2711-M3A19L1.
La pubblicazione ufficiale 2711-TD007 fornisce le specifiche tecniche per il terminale operatore PanelView 300 Micro modello 2711-M3A19L1.
MANUALE UFFICIALEInvia il modello completo, la quantità, le foto della targhetta e la tua domanda tecnica o di acquisto.
Le informazioni tecniche contenute in questa pagina si basano esclusivamente sulla pubblicazione ufficiale 2711-TD007 e sulla documentazione del terminale operatore specifico per il modello in questione. Non sono state utilizzate fonti di terze parti.
PLC Il codice 2711-M3A19L1 si riferisce al riferimento della famiglia di prodotti. Il codice deve corrispondere all'etichetta completa del terminale, all'applicazione di installazione, all'alimentazione a 24 V CC, al cablaggio RS-232 (DH-485) e al foro di montaggio sul pannello.
Annotare il controller installato, l'alimentazione a 24 V CC, il cablaggio di comunicazione mini-DIN a 8 pin e il foro di montaggio a pannello.

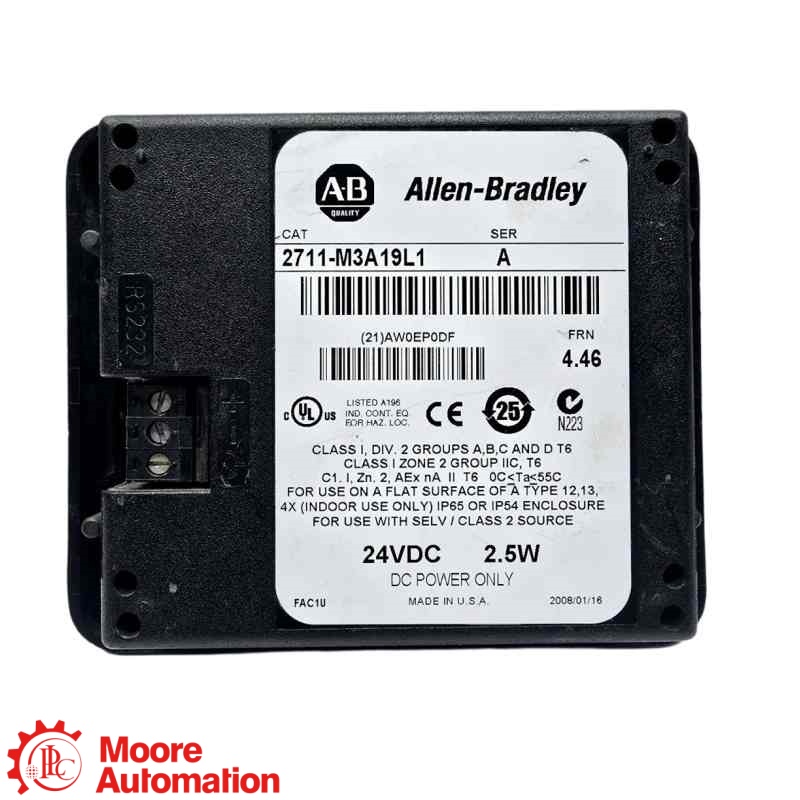

Prima di rimuovere il pannello, fotografare l'etichetta del terminale, il connettore di alimentazione, il cablaggio di comunicazione e il fissaggio.
Prima della messa in servizio, verificare l'ingresso CC da 11…30 V, il cablaggio di comunicazione e la messa a terra del quadro elettrico.
Non selezionare un ricambio finché non siano confermati il display, la tastiera, il protocollo di comunicazione, l'alimentazione e le dimensioni del pannello.
Verificare che il codice 2711-M3A19L1 corrisponda all'etichetta completa del terminale e alla documentazione del sistema installato.
Prima di sostituire il terminale, verificare l'applicazione installata, le impostazioni di comunicazione e lo stato della macchina.
Annotare il controller, l'alimentazione a 24 V CC, il cablaggio RS-232 (DH-485) e il ritaglio del pannello.
Prima della messa in servizio, verificare il numero di catalogo del terminale, il file applicativo, l'alimentazione, il cablaggio di comunicazione e il montaggio a pannello esatti.
Un flusso di lavoro chiaro per l'approvvigionamento, la verifica, la preparazione della spedizione, la consegna e la garanzia della qualità del prodotto.
Si prega di indicare il codice articolo completo, la quantità e l'indirizzo di consegna.
