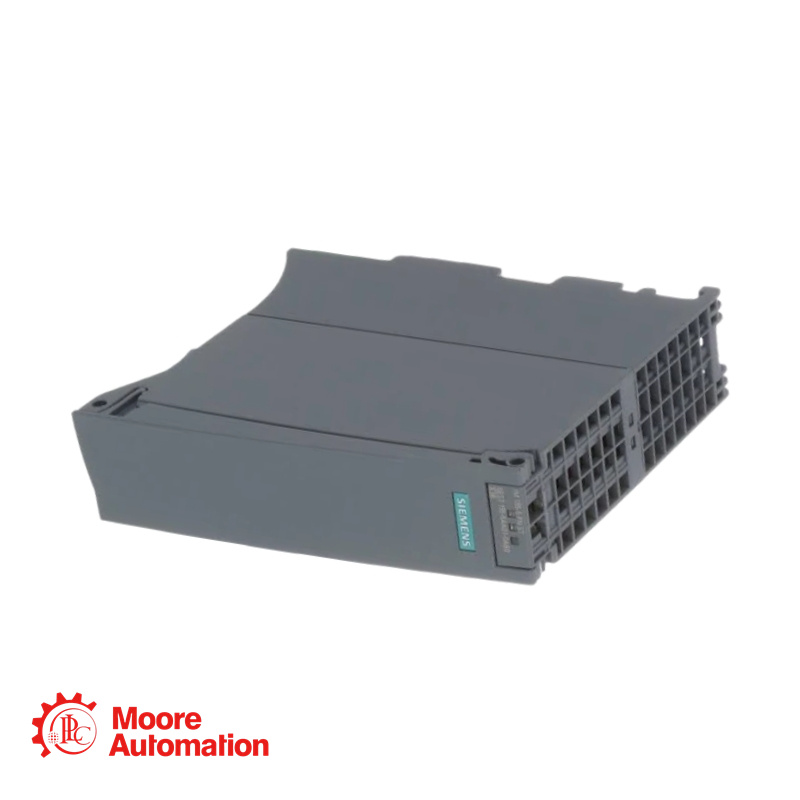

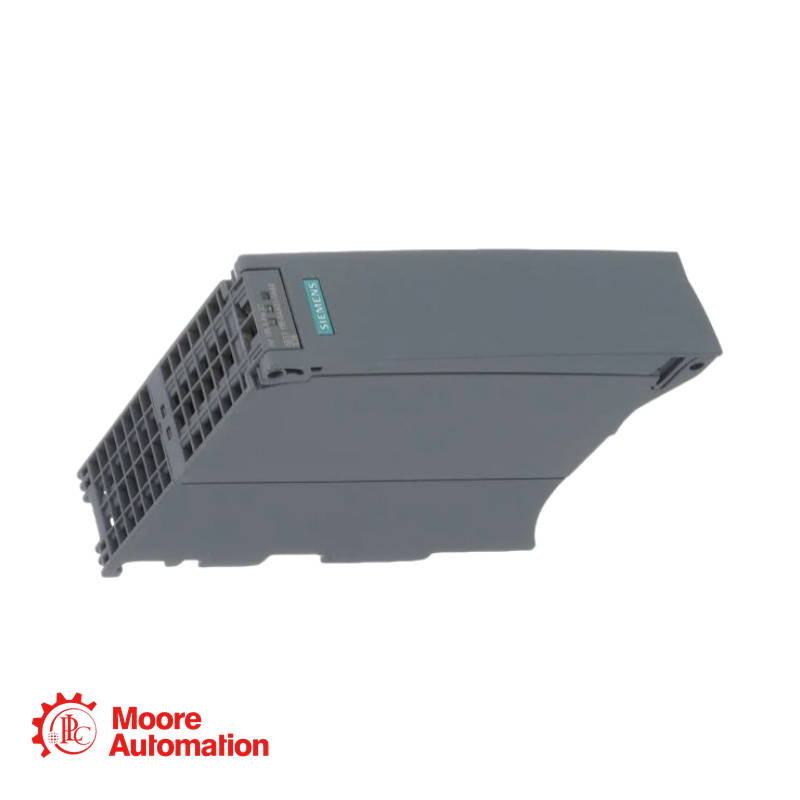

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

Scheda tecnica del prodotto

Designazione del tipo di prodotto: IM 155-5 PN ST
Codice articolo (MLFB): 6ES7155-5AA01-0AB0
Stato di funzionamento dell'hardware: da FS01
Versione del firmware: V4.1.0
Aggiornamento del firmware possibile: Sì
ID fornitore: 0x002A
ID dispositivo: 0x0312
Software di configurazione: STEP 7 TIA Portal dalla versione 15, file GSD per PROFINET (GSDML V2.3)
Alimentatore di sistema integrato: Sì, 14 W
Posizione dell'alimentatore di sistema: può essere collegato a sinistra del modulo di interfaccia.
Numero di segmenti di alimentazione: 3 (incluso il modulo di interfaccia)
Numero massimo di moduli I/O: 30 (con alimentatore aggiuntivo), 12 (senza alimentatore aggiuntivo)
Numero massimo di sottomoduli per stazione: 256 (9 per modulo I/O)
Spazio di indirizzamento per modulo: 256 byte (dati di input e output ciascuno)
Spazio di indirizzamento per stazione: 512 byte (dati di input e output ciascuno)
Interfacce PROFINET: 1 interfaccia con 2 porte (switch integrato)
Tipo di porta: RJ45 (Ethernet)
Velocità di trasmissione: 100 Mbps full duplex (100BASE-TX)
Equidistanza/impulso di clock più breve: 250 µs
Massimo. Tempo di ciclo del bus (TDP): 250 µs
Jitter (max.): 1 µs
Tensione di alimentazione: 24 V CC (intervallo: da 19,2 V a 28,8 V)
Protezione contro l'inversione di polarità: Sì
Protezione da cortocircuito: Sì
Buffering di rete: 10 ms di tempo di accumulo dell'energia
Consumo di corrente (nominale): 0,2 A a 24 V CC (a vuoto)
Consumo massimo di corrente: 1,2 A
Corrente di spunto massima: 9 A
Alimentazione in ingresso al bus del backplane: 14 W
Consumo energetico dal bus del backplane: 2,3 W (con alimentatore di sistema separato a sinistra)
Perdita di potenza tipica: 4,5 W
Tensione di prova di isolamento: 707 V CC (prova di tipo)
Temperatura di esercizio (orizzontale): da -25 °C a 60 °C (da FS03)
Temperatura di esercizio (verticale): da -25 °C a 40 °C (da FS03)
Massimo. Altitudine di installazione: 5000 m (restrizioni al di sopra dei 2000 m)
