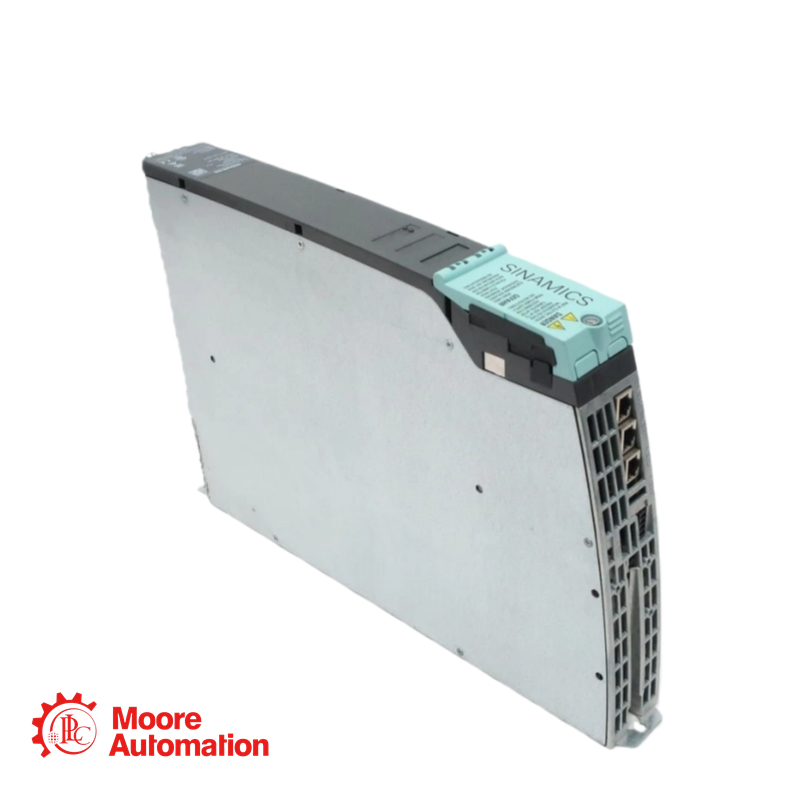

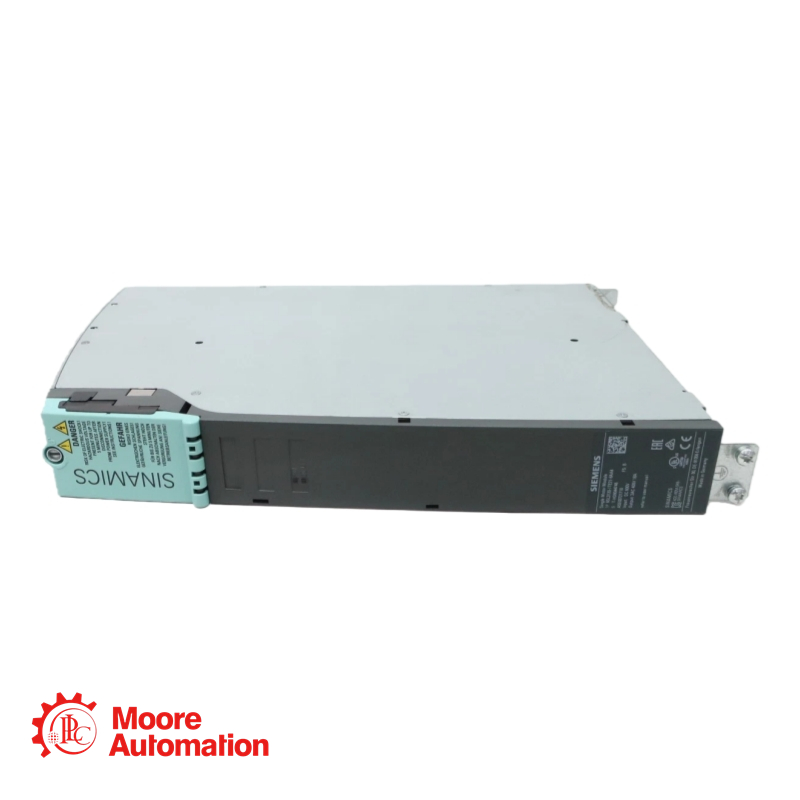

Siemens 6SL3120-1TE21-8AA4 Single Motor Module

Caratteristiche del prodotto

Il modulo motore Siemens SINAMICS S120 (6SL3120-1TE21-8AA4) è un componente di azionamento compatto, delle dimensioni di un libro, progettato per il controllo preciso dei motori nei sistemi.
Fornisce una potenza nominale di 8,2/9,7 kW a 400 V, con un'elevata capacità di sovraccarico fino a 54 A e funzioni di sicurezza integrate conformi agli standard SIL 2 e PL d.
Grazie al raffreddamento ad aria interno, alle interfacce motore basate su connettori e a un design robusto per il funzionamento fino a 40 °C, rappresenta un elemento chiave per soluzioni di azionamento modulari in macchinari e applicazioni industriali.

Intervallo di tensione del collegamento CC in ingresso: da 510 V a 720 V CC
Alimentazione elettronica: CC 24 V -15% / +20%
Assorbimento di corrente elettronico (massimo): 0,85 A
Corrente del collegamento CC (I_v): 22,0 A
Corrente di uscita (valore nominale, I_n): 18,0 A
Corrente di uscita (carico di base, I_b): 15,3 A
Corrente di uscita per ciclo di lavoro S6 (40%, I_s6): 24,0 A
Corrente di uscita (massima, I_max): 54,0 A
Potenza nominale in uscita a 400 V CA (basata su I_b): 8,2 kW
Potenza nominale in uscita a 400 V CA (basata su I_v): 9,7 kW
Frequenza nominale degli impulsi: 4,00 kHz
Capacità di trasporto di corrente delle barre collettrici del collegamento CC: 100 A
Capacità di trasporto di corrente delle barre collettrici da 24 V: 20 A
Capacità del collegamento CC: 220 µF
Altitudine di installazione (senza riduzione di potenza): 1000 m (3281 piedi)
Metodo di raffreddamento: Raffreddamento ad aria interno (ventola integrata)
Fabbisogno di aria di raffreddamento: 0,008 m³/s
Temperatura ambiente durante il funzionamento: da 0 °C a 40 °C (da 32 °F a 104 °F)
Lunghezza massima del cavo motore schermato: 70 m (230 piedi)
Lunghezza massima del cavo motore non schermato: 100 m (328 piedi)
Larghezza: 50,00 mm (1,97 pollici)
Altezza: 380,00 mm (14,96 pollici)
Profondità: 270,00 mm (10,63 pollici)
Livello di pressione sonora (a 1 m): 60,0 dB
Perdita di potenza (tipica): 0,14 kW
Perdita di potenza (massima): 0,19 kW
