Descrizione - Relè universale

UR 4DH

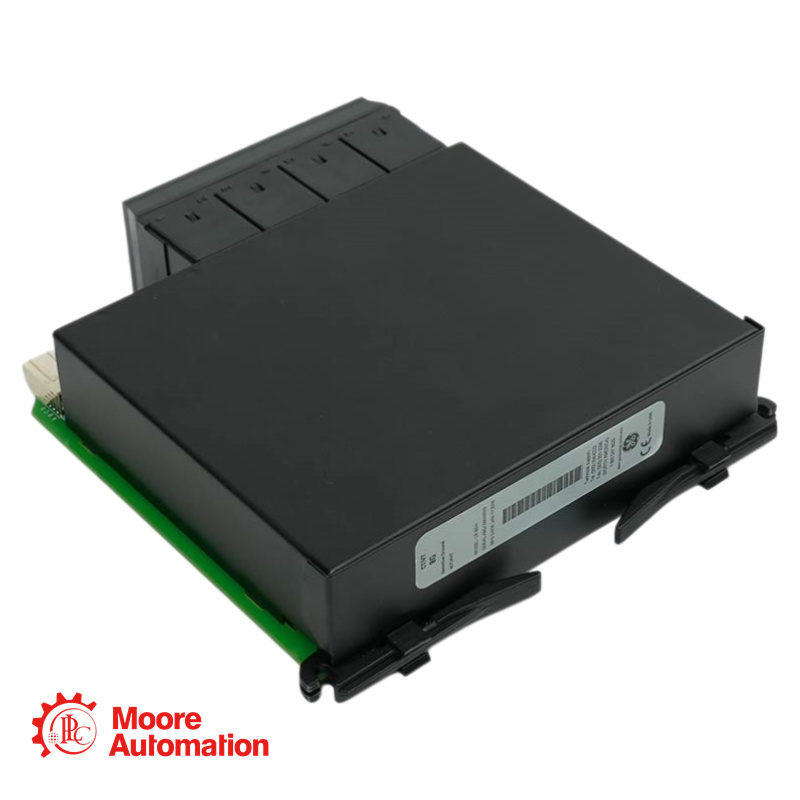

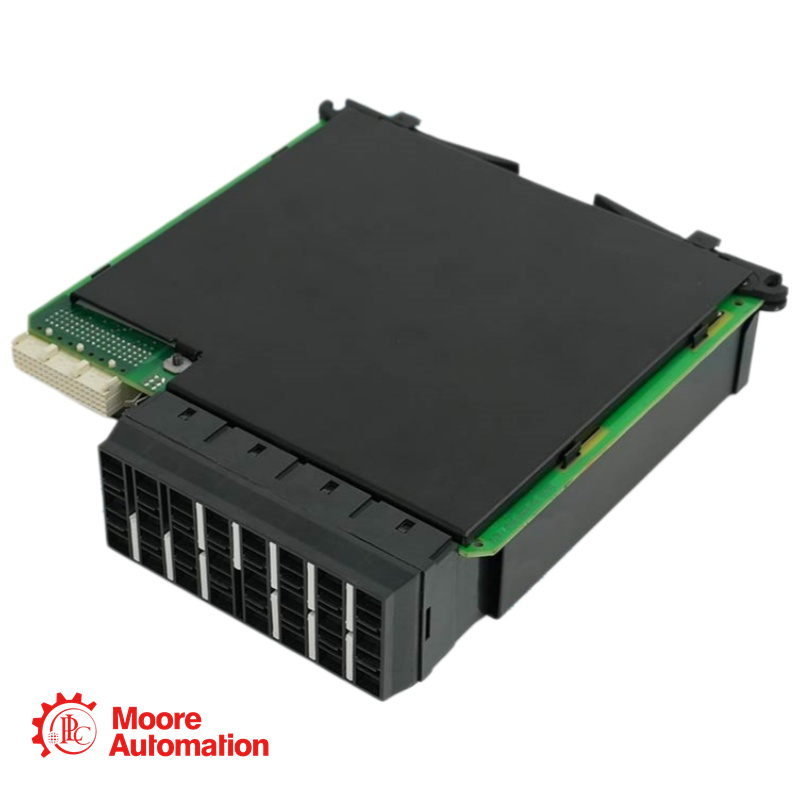

Grazie alla connettività I/O digitale e a una vasta gamma di ingressi e uscite digitali, il modulo UR-4DH di General Electric Multilin, che dota la serie di relè universali di comunicazione I/O digitale, si rivela prezioso per ridurre i costi di installazione e le connessioni superflue.

Il T60 è dotato di hardware scalabile, che consente agli utenti di aggiornare i moduli tramite il pannello frontale incernierato che permette l'accesso al vano moduli. Dopo aver rimosso la vite che normalmente tiene chiuso il pannello frontale, gli utenti possono rimuovere i moduli esercitando pressione sui perni di spinta e quindi facendo scorrere delicatamente il modulo verso l'esterno. Gli utenti devono annotare in quale slot era inserito il vecchio modulo, poiché i moduli possono essere sostituiti solo con moduli di tipo simile.

Le comunicazioni I/O digitali fornite dal modulo consentono al relè di comunicare digitalmente con altri relè e apparecchiature di sottosistema, eliminando la necessità di connessioni e metodi di comunicazione ausiliari. Questa comunicazione è sia veloce che sicura, aumentando la sicurezza informatica complessiva dell'unità senza compromettere la velocità di comunicazione. Integrando così tante funzionalità in un'unica unità compatta, la serie Universal Relays riduce i costi per l'utente nel tempo.

Il modulo fornisce uscite digitali, che includono tipi come uscite Form A con ritenuta di intervento e relè a stato solido con ritenuta, nonché uscite Form-C.

Parametro - Relè universale

UR 4DH

Uscite digitali: fino a 64 uscite
Velocità di attivazione dell'uscita:< 4 ms (per uscite con classificazione di intervento Form-A)
Intervallo di tensione in ingresso: 24-250 V CC / 24-250 V CA
Corrente nominale del contatto di uscita: 7 A a 250 V CA/CC
Protocollo di comunicazione: bus UR interno
Software di configurazione: EnerVista UR
Temperatura di esercizio: da -40 °C a +70 °C (da -40 °F a +158 °F)
Temperatura di conservazione: da -40 °C a +85 °C (da -40 °F a +185 °F)
Umidità: dal 5% al ​​95% senza condensa

FAQ - Relè universale

UR 4DH

D: Che ruolo svolge il modulo I/O GE UR-4DH nei sistemi a relè universali della serie UR di Multilin?

A:A UR-4DH è un modulo I/O digitale Multilin. Un modulo I/O digitale può fornire al relè universale fino a 96 ingressi di contatto. La tensione per questi ingressi di contatto può arrivare fino a 250 V (tensione nominale di rete). Oltre a questi ingressi di contatto, il modulo I/O digitale fornisce al relè fino a 64 uscite di contatto. Queste uscite vengono utilizzate per controllare o monitorare apparecchiature ausiliarie in applicazioni di natura protettiva. Le schede digitali incluse nel modulo I/O digitale possono variare. Possono essere di tipo Form-A, Form-C, a ritenuta, Fast Form-C o a relè a stato solido (SSR). Queste schede si differenziano in base alla presenza di monitoraggio della corrente, tensione CC o ingressi isolati. Gli ingressi isolati sono dotati di una funzione di auto-rodaggio. Se le uscite digitali del modulo I/O digitale sono meccaniche e a ritenuta, possono essere utilizzate per creare applicazioni di interblocco stabili in sostituzione di relè di blocco e interruttori meccanici. Se il modulo I/O è di tipo A, le uscite digitali hanno tempi di attivazione inferiori a 4 ms sia con contatti umidi che asciutti.

Confronto tra modelli - Relè universale

Caratteristica

UR-4DH (I/O digitali standard)

UR-6DH (I/O digitali avanzati)

UR-8BV (I/O ad alta densità)

Funzione primaria

Espansione I/O digitale per uso generico

I/O digitali ad alta densità con ingressi di contatto ampliati

Massima densità di I/O per l'automazione di sottostazioni su larga scala

Ingressi massimi tipici

Ingressi di contatto configurabili (fino a 96 nel sistema)

16 ingressi di contatto (Form-C)

Fino a 120 ingressi di contatto (a livello di sistema)

Uscite massime tipiche

Fino a 64 uscite configurabili

Limitato/Variabile in base alla configurazione

Fino a 72 uscite di contatto (a livello di sistema)

Tipi di output supportati

Modulo A, modulo C, blocco SSR

Modulo C (standard)

Modulo A, Modulo C, Modulo C veloce, SSR, Blocco

Tempo di risposta (output)

<4 ms (valutazione di viaggio Form-A)

Standard

<4 ms (Formato A)

Intervallo di tensione di ingresso

24-250 V CC / 24-250 V CA

Varia (a seconda della configurazione del modulo)

Fino a 250 V CA/CC

Valutazione ambientale

da -40 °C a +70 °C

Da -40 °C a +70 °C (tipico per la serie UR)

Da -40 °C a +70 °C (tipico per la serie UR)
