Modulo CPU UR 9UH GE

Come posso ottenere il prezzo?

UR 9UH

Direttore delle vendite:Frida
◆Telefono/Whatsapp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Descrizione - Modulo CPU

UR 9UH

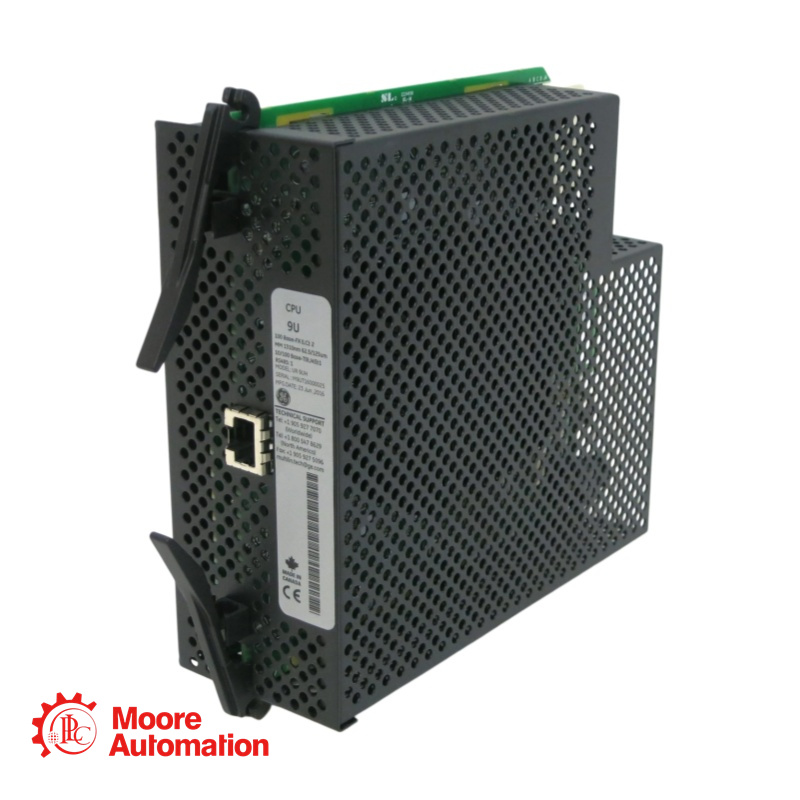

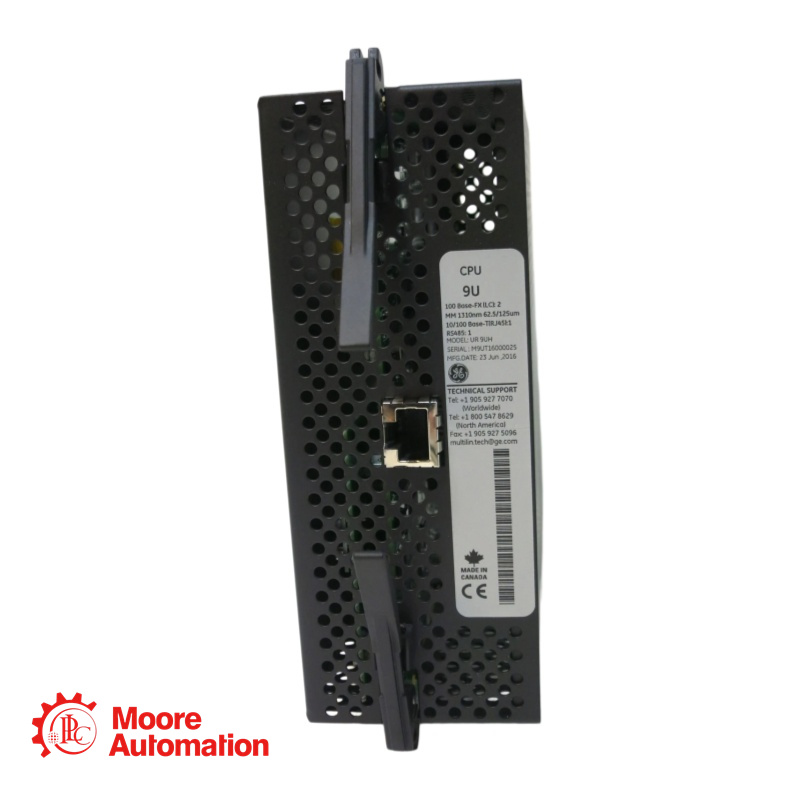

Il GE Multilin UR 9UH (o UR-9UH) è un modulo CPU per la serie di relè universali. Viene comunemente utilizzato nei relè di gestione dei generatori G60. Questo modulo è responsabile della gestione dei dati, della comunicazione e delle funzioni di protezione dei relè e include interfacce RS485 ed Ethernet (100BaseFx/100BaseT).

Parametro - Modulo CPU

UR 9UH

Tipo di prodotto: Modulo CPU
Compatibilità: GE Multilin Serie UR (relè universali)
Porte di comunicazione: Ethernet 10/100Base-T (RJ45), seriale RS485, fibra ottica 100Base-FX
Protocolli supportati: IEC 61850, DNP3, Modbus, IEEE C37.118
Tempo di risposta:< 5 ms
Temperatura di esercizio: da -40 °C a +70 °C
Temperatura di conservazione: da -40 °C a +85 °C

FAQ - Modulo CPU

UR 9UH

D: Qual è il ruolo dell'UR 9UH in un sistema di protezione del generatore G60?
L'UR-9UH è l'unità di elaborazione centrale per la piattaforma Universal Relay (UR). È responsabile dell'esecuzione degli algoritmi di protezione, della logica di controllo in tempo reale e della gestione di tutte le comunicazioni dati tra il relè e il sistema SCADA/DCS. Elabora gli input provenienti dai moduli CT/VT ed emette i comandi di intervento in base alla logica configurata, garantendo tempi di risposta inferiori al ciclo in caso di guasti al generatore.

D: Il modello UR 9UH è compatibile con i moduli CT/VT più vecchi o con altri dispositivi hardware della serie UR?
Si tratta di una considerazione tecnica fondamentale. L'UR-9UH fa parte della "nuova" generazione di hardware UR. È compatibile solo con i moduli CT/VT più recenti (codici d'ordine da 8F a 8R) che in genere presentano un'etichetta blu. Se si tenta di utilizzare una CPU UR 9UH insieme a un modulo CT/VT di generazione precedente (ad esempio, 8A-8D), il relè non funzionerà e visualizzerà un messaggio di INCOMPATIBILITÀ HARDWARE o di ERRORE DSP.

D: Quali interfacce di comunicazione sono disponibili e quali protocolli sono supportati per l'integrazione?
Il modello UR 9UH offre una solida suite di interfacce di comunicazione, tra cui:
1 porta seriale RS485 (Modbus RTU/DNP3)
2 porte Ethernet in fibra ottica LC multimodale 100BaseFX
1 porta Ethernet RJ45 in rame 100BaseT
Supporta i protocolli standard di settore essenziali per l'integrazione dei sistemi di alimentazione: IEC 61850 (Ed. 1 e 2), DNP3 (Seriale e TCP/IP), Modbus RTU/TCP e IEEE C37.118 per i sincrofasori. Le molteplici porte in fibra consentono topologie di rete ridondanti (ad esempio, PRP/HSR) per garantire una comunicazione senza guasti nelle sottostazioni critiche.

D: Quali sono le tolleranze ambientali per questo modulo?
La UR 9UH è progettata per ambienti difficili come sottostazioni elettriche e impianti industriali. Certificata secondo gli standard IEEE 1613 e IEC 60255, funziona in modo affidabile in un intervallo di temperatura compreso tra -40 °C e +70 °C (-40 °F e +158 °F). Questo ampio intervallo garantisce la stabilità della CPU anche in armadi relè esterni non riscaldati o in sale generatori ad alta temperatura.

Confronto tra modelli - Modulo CPU

Caratteristica

UR-9UH

CPU legacy (ad esempio, 9C, 9D)

Etichetta Indicatore

Etichetta Blu (Nuova Generazione)

Etichetta rossa/bianca (vecchia generazione)

Compatibilità del firmware

Versione 4.0x e successive

Versione 3.4x e precedenti

Compatibilità del modulo CT/VT

Solo serie 8F-8R (diagnostica avanzata)

Solo serie 8A-8D

Opzioni Ethernet

100BaseFX (Fibra LC) + 100BaseT (RJ45)

10BaseF (Fibra ST) / 10BaseT

Funzionalità di commutazione gestita

Compatibile con CPU 9S (opzione Managed Switch)

Non supportato

Supporto per la norma IEC 61850 Ed. 2

Sì (dipende dal firmware)

Limitato/No

Valutazione ambientale

da -40 °C a +70 °C

Tipicamente da 0 °C a +60 °C (varia a seconda del modello)
