Unità nodo bus ESB Yokogawa ANB10D-415/CU2T

Descrizione

Specifica

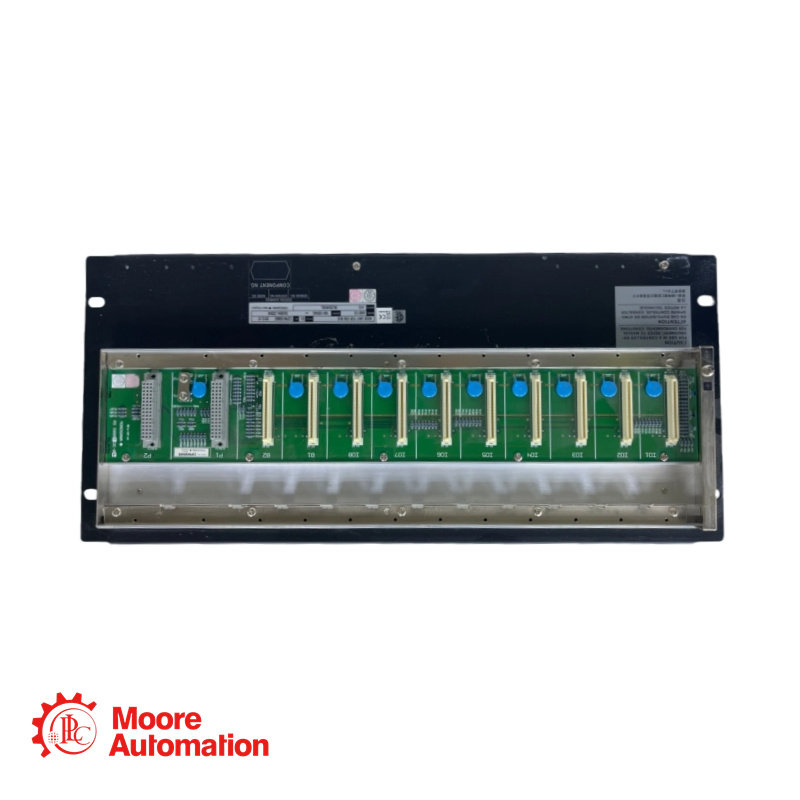

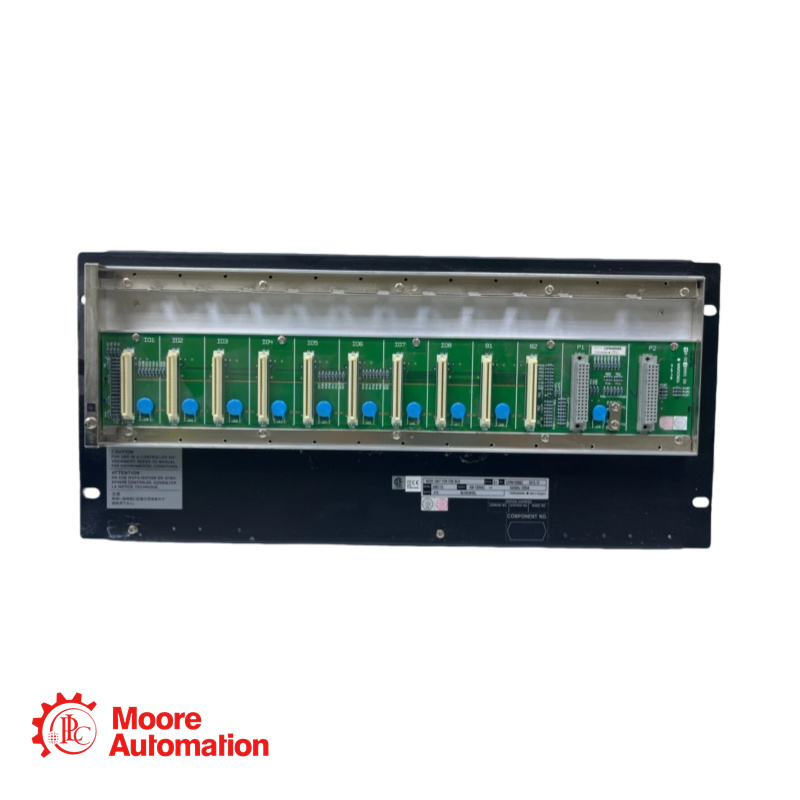

L'ANB10D-415/CU2T è un'unità nodo bus ESB a doppia ridondanza progettata per una comunicazione affidabile dei segnali I/O di campo con un'unità di controllo di campo (FCU) nei sistemi FIO. È dotata di una configurazione di alimentazione a doppia ridondanza (24 V CC indicati), supporta fino a 8 moduli I/O e include unità di connessione con terminazioni per la connessione al bus ESB. Questa unità è montabile a rack, è conforme a diversi standard internazionali di sicurezza ed EMC ed è adatta per l'integrazione in architetture di controllo industriale come Vnet/IP e Vnet.

Tensione e tipo di alimentazione: 1: 100-120 V CA, 50/60 Hz
Codice suffisso (primario): 4: alimentazione 24 V CC
Codice suffisso (secondario): 1: alimentazione CA 100-120 V (Nota: dati contrastanti. In base alla struttura del modello "-415", il "4" indica probabilmente un primario da 24 V CC. Per una configurazione precisa, confermare le specifiche dell'ordine.)
Codice suffisso (classe di protezione): 5: tipo base senza protezione contro le esplosioni
Codici suffisso opzionali disponibili: 6: Con opzione ISA Standard G3, opzione temperatura (da -20°C a 70°C) e nessuna protezione dalle esplosioni; 7: Con opzione ISA Standard G3 e nessuna protezione dalle esplosioni; E: Tipo base con protezione dalle esplosioni; F: Con opzione ISA Standard G3, opzione temperatura (da -20°C a 70°C) e protezione dalle esplosioni; G: Con opzione ISA Standard G3 e protezione dalle esplosioni
Codice opzione: /CU2T: Unità connettore con terminatore per bus ESB (numero parte: S9564FA, quantità: 2 pezzi)
Altri codici opzione disponibili: /CU2N: Unità connettore per bus ESB; /ATDOC: Manuale di protezione dalle esplosioni; /NDEL: Licenza software per espansione nodo (necessaria per la connessione con AFV10D, AFV30D, AFV40D, AFF50D)
Collegabile all'unità di controllo di campo (FCU) tramite: bus ESB, richiede il modulo accoppiatore bus ESB (EC401 o EC402) installato negli slot FCU 7/8
Numero massimo di moduli I/O installabili: 8
Configurazione tipica del modulo: Modulo di alimentazione (PW481, PW482 o PW484): 2 moduli per configurazione a doppia ridondanza; Modulo slave dell'interfaccia bus ESB (SB401): 2 moduli per configurazione a doppia ridondanza; Moduli I/O: fino a 8
Consumo di energia elettrica (24 V CC): 5,5 A
Consumo di energia elettrica (100-120 V CA): 200 VA, 120 W
Consumo di energia elettrica (220-240 V CA): 230 VA, 120 W
