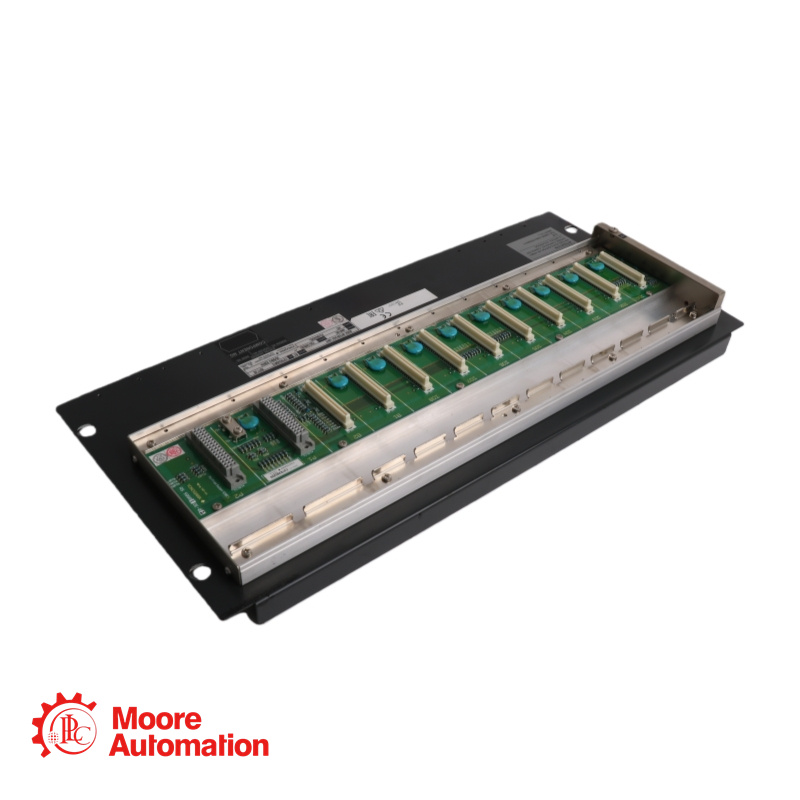

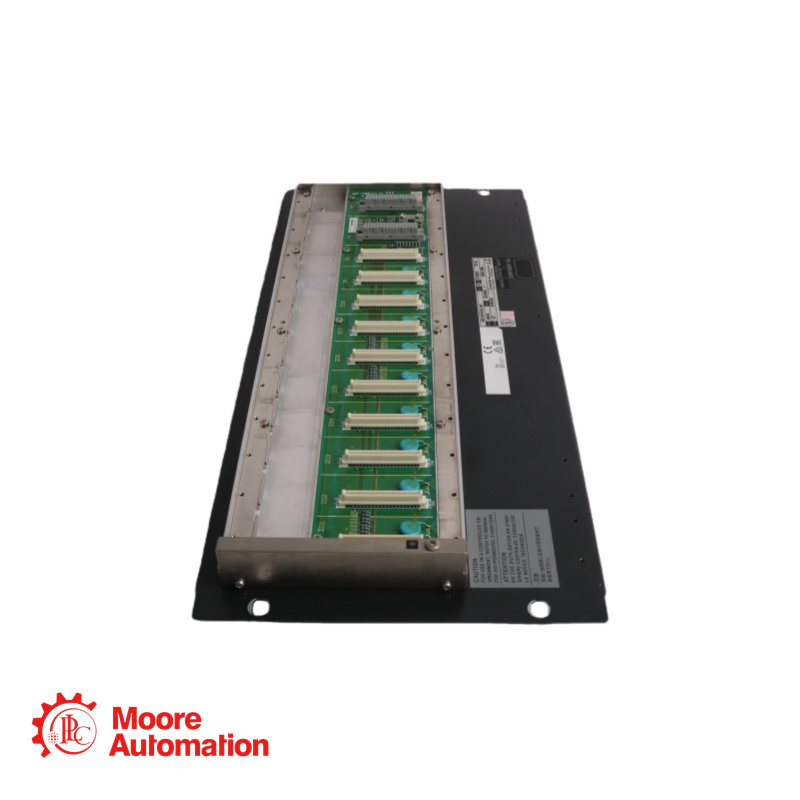

Unità nodo bus Yokogawa ANB10D-425/CU2N/NDEL ESB

Descrizione

Specifica

L'ANB10D-425/CU2N/NDEL è un'unità nodo bus ESB a doppia ridondanza che interfaccia i segnali I/O di campo con le unità di controllo di campo Yokogawa, con licenza software di espansione nodo richiesta per specifici modelli di FCU. Configurata con alimentazione primaria a doppia ridondanza da 24 V CC e supporto per alimentazione secondaria a 220-240 V CA, questa unità offre opzioni di alimentazione flessibili per un funzionamento affidabile nei sistemi di controllo industriale. Questa unità nodo montabile su rack da 19 pollici include doppi connettori bus ESB, supporta fino a 8 moduli I/O ed è conforme agli standard internazionali di sicurezza, EMC e per aree pericolose.

Tensione e tipo di alimentazione: alimentazione 24 V CC (in base al codice suffisso "4" in "-425")
Codice suffisso (primario): 4: alimentazione 24 V CC
Codice suffisso (secondario): 2: alimentazione 220-240 V CA, 50/60 Hz
Codice suffisso (classe di protezione): 5: tipo base senza protezione contro le esplosioni
Codici suffisso opzionali disponibili: 6: Con opzione ISA Standard G3, opzione temperatura (da -20°C a 70°C) e nessuna protezione dalle esplosioni; 7: Con opzione ISA Standard G3 e nessuna protezione dalle esplosioni; E: Tipo base con protezione dalle esplosioni; F: Con opzione ISA Standard G3, opzione temperatura (da -20°C a 70°C) e protezione dalle esplosioni; G: Con opzione ISA Standard G3 e protezione dalle esplosioni
Codice opzione 1: /CU2N: Unità connettore per bus ESB (numero parte: S9562FA, quantità: 2 pezzi)
Codice opzione 2: /NDEL: licenza software per espansione nodo (obbligatoria per la connessione con AFV10D, AFV30D, AFV40D e AFF50D)
Altri codici opzione disponibili: /CU2T: Unità connettore con terminatore per bus ESB; /ATDOC: Manuale di protezione dalle esplosioni
Collegabile all'unità di controllo di campo (FCU) tramite: bus ESB, richiede il modulo accoppiatore bus ESB (EC401 o EC402) installato negli slot FCU 7/8
FCU compatibili che richiedono /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Numero massimo di moduli I/O installabili: 8
Configurazione tipica del modulo: Modulo di alimentazione (PW481, PW482 o PW484): 2 moduli per configurazione a doppia ridondanza; Modulo slave dell'interfaccia bus ESB (SB401): 2 moduli per configurazione a doppia ridondanza; Moduli I/O: fino a 8
Consumo di energia elettrica (24 V CC): 5,5 A
Consumo di energia elettrica (220-240 V CA): 230 VA, 120 W
