Descrizione di H7506

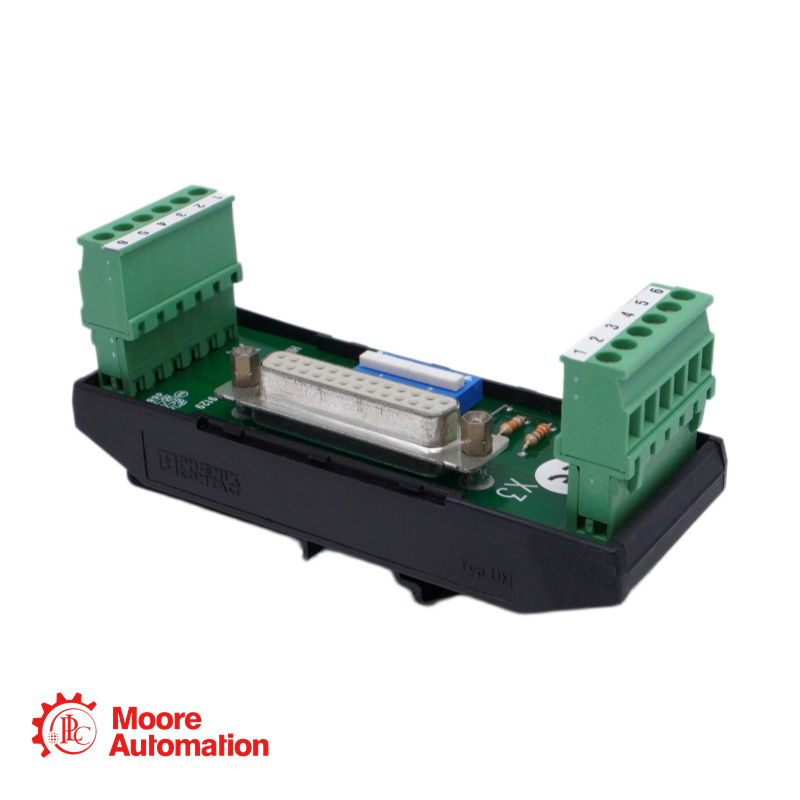

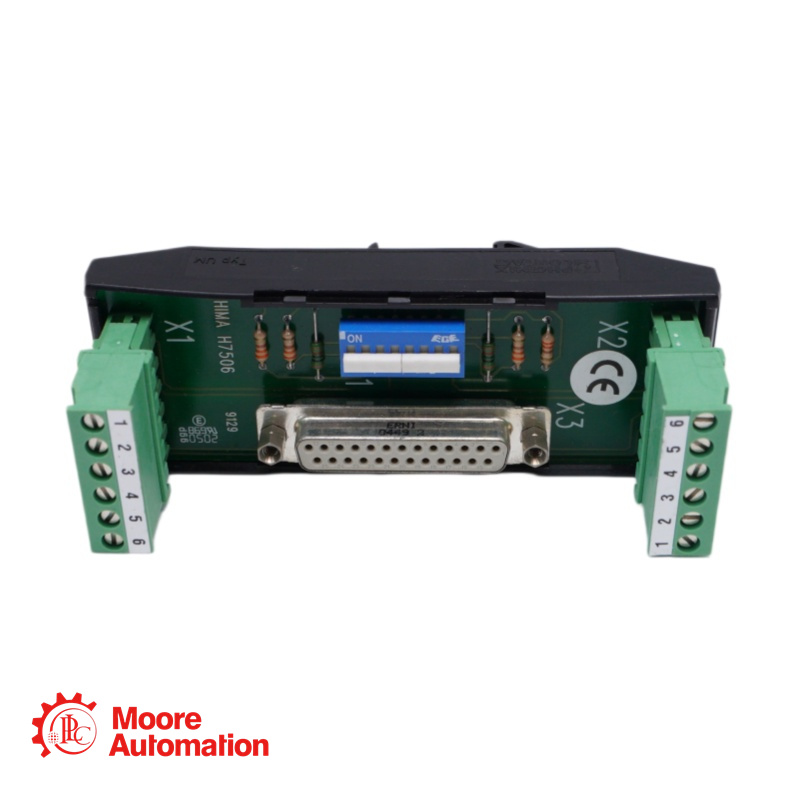

L'HIMA H7506 è un terminale bus progettato per l'installazione di una rete di comunicazione HIBUS-2 (RS 485). È dotato di una presa Mini-D a 25 pin per il collegamento di singoli dispositivi.‑canali o sistemi PES ridondanti (H41q/H51q) utilizzando i cavi dati BV 7040 e BV 7046. I due‑I collegamenti del bus di cablaggio vengono effettuati tramite due 6‑morsetti a spina polare. Due interruttori sul terminale consentono di abilitare le resistenze di terminazione del bus a ciascuna estremità dei due‑Bus di collegamento.

Parametro

Tipo:Terminal degli autobus HIBUS‑2 (RS 485)

Tipo di connettore:1x 25‑spilla Mini‑Presa D

Cavi compatibili:BV 7040, BV 7046

Collegamenti elettrici:2x 6‑morsetti per tasselli a polo

Sezione trasversale del filo:Fino a 2,5 mm²

FAQ

A cosa serve l'H7506?

A: Viene utilizzato come terminale bus per collegare i sistemi HIMA PES (H41q/H51q) a un HIBUS‑Rete 2 (RS 485), ad esempio con una stazione di programmazione (PADT) che utilizza una scheda ISA PC 485.

Sia X2 che Mini possono‑È possibile utilizzare contemporaneamente la presa D quando l'H7506 si trova alla fine del bus?

A: No. Se l'H7506 viene posizionato alla fine dei due‑bus di cablaggio, il morsetto X2 non può essere collegato.

Come vengono attivate le resistenze di terminazione del bus?

A: Due interruttori sull'H7506 consentono di accendere o spegnere le resistenze di terminazione a ciascuna estremità dei due‑Bus di collegamento secondo necessità.

Quale profilo di binario è necessario per il montaggio?

A: L'H7506 si monta su un supporto superiore‑Profilo a cappello per binario conforme alla norma DIN 46277.

Quale dimensione del filo può essere utilizzata con il 6‑Morsetti per pali?

A: I morsetti accettano fili fino a 2,5 mm².
