TRIPLICE ICS

/Unità ICS Triplex T8314 Trusted Fibre TX/RX

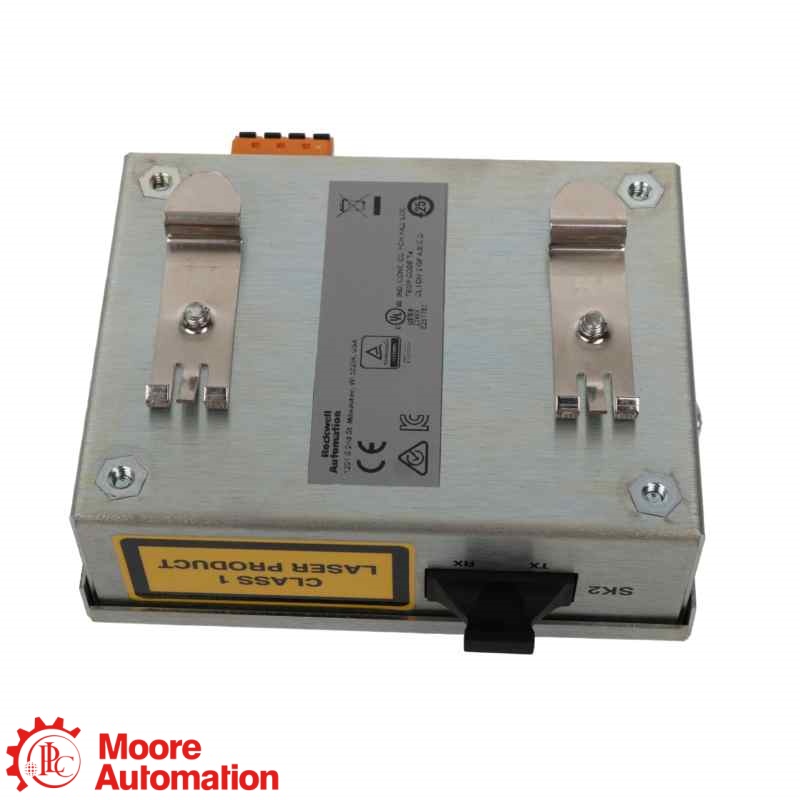

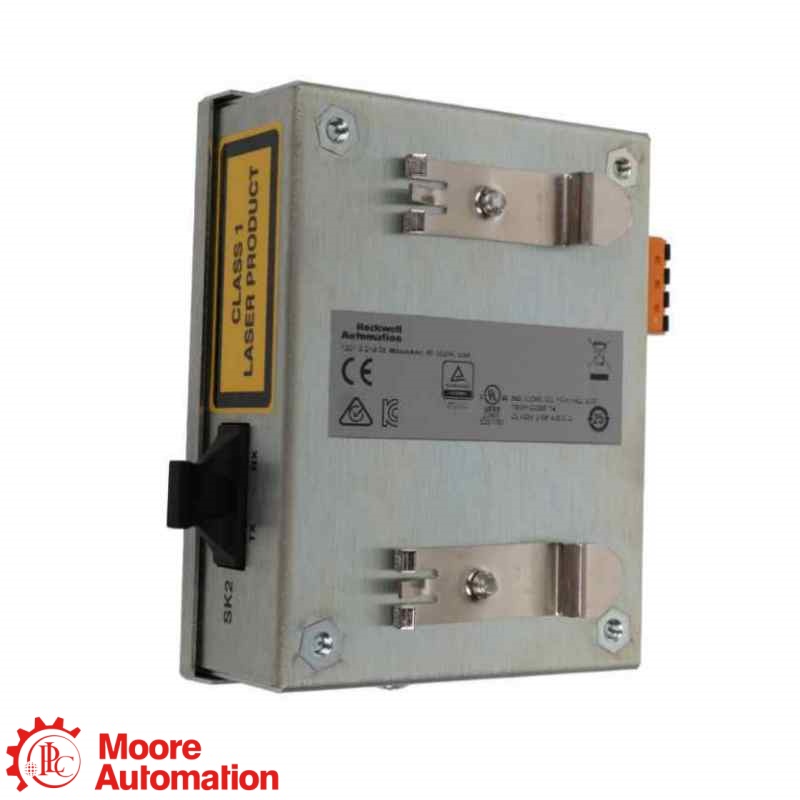

Unità ICS Triplex T8314 Trusted Fibre TX/RX
Unità ICS Triplex T8314 Trusted Fibre TX/RX
Unità ICS Triplex T8314 Trusted Fibre TX/RX

Unità ICS Triplex T8314 Trusted Fibre TX/RX

SISTEMA TRIPLEX ICS AFFIDABILE · UNITÀ DI TRASMISSIONE/RICEZIONE IN FIBRA

T8314

IL T8314 è un'unità Trusted Fibre TX/RX che converte i segnali del bus Expander in rame in fibra monomodale per collegamenti con chassis remoti fino a 10 km.

TIPO DI PRODOTTOUNITÀ DI TRASMISSIONE/RICEZIONE IN FIBRA AFFIDABILE
PIATTAFORMASistema di espansione remota affidabile
CONFIGURAZIONEDa 18 Vdc a 32 Vdc
APPLICAZIONEEstensione della fibra ottica in area remota
PRODUTTOREICS Triplex / Rockwell Automation
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONE ISOProdotto certificato ISO
VERIFICA● Foto e video del prodotto forniti su richiesta
RICHIEDI UN PREVENTIVO
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
ICS Triplex ● UNITÀ DI TRASMISSIONE/RICEZIONE IN FIBRA AFFIDABILE
SISTEMA TRIPLEX AFFIDABILE ICS

T8314

UNITÀ DI TRASMISSIONE/RICEZIONE IN FIBRA AFFIDABILE

SISTEMA AFFIDABILE · Collegamento in fibra da 250 Mb/s · 10 km

RUOLO DEL MODULO
T8314 È l'interfaccia di comunicazione in fibra ottica tra un Trusted Controller Chassis e un Expander Chassis remoto, che converte i segnali del bus Expander in rame in fibra monomodale.
NOTA DI CONFIGURAZIONE
Per T8314, verificare la presenza di doppia alimentazione a 24 Vdc, fibra monomodale SC, tre coppie di collegamento abbinate, percorso del cavo e cablaggio dell'interfaccia TC-302/TC-303 prima della sostituzione.
👩‍💼
VUOI IL MIGLIOR PREZZO?
Frida
Responsabile vendite 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

Rockwell Automation PD_T8314 ↗
Unità di trasmissione/ricezione in fibra ottica affidabile T8314

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

MODELLOT8314
PIATTAFORMASistema di espansione remota affidabile
CONFIGURAZIONEDa 18 Vdc a 32 Vdc
APPLICAZIONECollegamento di espansione remota
La pubblicazione PD_T8314 di Rockwell Automation identifica il T8314 come l'unità Trusted Fibre TX/RX per l'estensione del bus Trusted Expander su fibra monomodale.
Verifica ufficiale del prodotto Verifica il modello completo T8314Prima di ordinare, verificare la presenza di: doppia alimentazione a 24 Vdc, fibra monomodale SC, coppie di collegamento abbinate e cablaggio TC-302/TC-303.
INFORMAZIONI GENERALI −
MarcaICS Triplex / Rockwell Automation
Codice articoloT8314
Tipo di prodottoUnità di trasmissione/ricezione in fibra affidabile
Famiglia di prodottiSistema di espansione remota affidabile
ruolo del sistemaEstensione in fibra monomodale per il Trusted Expander Bus
PiattaformaSistema di espansione remota affidabile
CONFIGURAZIONE DEL COLLEGAMENTO +
Tipo di fibraModalità singola, 1300 nm
Tipo di connettoreSC
Verifica dell'installazioneUtilizzare tre coppie TX/RX indipendenti per ogni collegamento remoto.
DATI DI POTENZA E OTTICA +
Tensione di alimentazioneDa 18 Vdc a 32 Vdc
potenza massima1,7 W
Velocità dei dati250 Mb/s
Distanza massima del collegamento10 km
Dimensioni / peso84 x 110 x 40 mm / 320 g
VERIFICA DELLA DOCUMENTAZIONE E DELL'ORDINE +
Riferimento: Prima di ordinare, verificare che il modello T8314 sia completo, con doppia alimentazione a 24 Vdc, fibra monomodale SC, coppie di collegamento abbinate e cablaggio TC-302/TC-303.
Fonte: La pubblicazione PD_T8314 di Rockwell Automation, numero 12, identifica T8314 come la variante dell'unità Trusted Fibre TX/RX.
FAQ

Domande più frequenti poste dagli acquirenti

Cosa è T8314 utilizzato per?+

T8314 è un'unità Trusted Fibre TX/RX che converte i segnali del bus Expander in rame in fibra monomodale per collegamenti con chassis remoti fino a 10 km.

Qual è la distanza massima del collegamento? T8314 supporto?+

T8314 Supporta una distanza massima di collegamento in fibra monomodale di 10 km.

Fa T8314 Convertire i segnali dell'Expander Bus in rame in fibra ottica?+

T8314 Converte i segnali in rame del bus di espansione PECL in segnali in fibra ottica e viceversa all'estremità remota.

Quale connessione in fibra è specificata per T8314?+

T8314 Utilizza fibra monomodale a 1300 nm con connettori SC e fibre separate per trasmissione e ricezione.

Cosa bisogna controllare prima della sostituzione? T8314?+

Per T8314, confermare doppia alimentazione a 24 Vdc, coppie di unità abbinate, fibra monomodale SC, percorso del cavo, limiti di propagazione e cavi TC-302/TC-303.

Cosa copre il manuale ufficiale T8314?+

T8314 è trattato nella pubblicazione PD_T8314, numero 12, di Rockwell Automation, intitolata Trusted Remote Expander System.

Quali informazioni devo fornire al momento dell'ordine? T8314?+

Al momento dell'ordine T8314Fornire il numero di catalogo esatto, la quantità, la distanza di collegamento, il percorso della fibra, i dettagli del cavo SC, la disposizione dell'alimentazione e la configurazione del sistema installato.

CONTATTA LO SPECIALISTA DI PRODOTTO

Verifica la tua configurazione con Frida

Per verificare la compatibilità, la disponibilità e i tempi di consegna, si prega di fornire il numero d'ordine completo e i dettagli dell'applicazione.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA DATI

Informazioni sul prodotto per
T8314

Documentazione ufficiale di Rockwell Automation per Trusted T8314.

Sistema di espansione remota affidabile

La pubblicazione PD_T8314, numero 12, di Rockwell Automation descrive il T8314 come l'unità Trusted Fibre TX/RX che converte i segnali del bus Expander in rame in fibra monomodale a 1300 nm per collegamenti fino a 10 km.

MANUALE UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

Le specifiche tecniche contenute in questa pagina sono conformi alla pubblicazione PD_T8314, edizione 12, di Rockwell Automation, relativa all'unità Trusted Fibre TX/RX.

RELAZIONE DI FIDUCIA CON L'ESPLORATORE DI FIBRA

Come il modello T8314 si integra nel sistema di espansione remota affidabile

Rockwell Automation pubblica la documentazione del prodotto Trusted; T8314 è l'interfaccia in fibra monomodale da 1300 nm; e T8314 Converte il bus di espansione tra PECL in rame e fibra monomodale.

ICS Triplex · MARCA
Sistema di espansione remota affidabileunità TX/RX in fibra affidabile
RUOLO DEL SISTEMA

unità TX/RX in fibra affidabile

Fornisce un'estensione in fibra monomodale da 250 Mb/s per il Trusted Expander Bus su distanze fino a 10 km.

RETE / ALIMENTAZIONE

250 Mb/s · fibra monomodale · fino a 10 km

Verificare la compatibilità delle unità TX/RX, dei connettori SC, del percorso della fibra e dei cavi di interfaccia TC-302/TC-303.

DATI DELL'ORDINE

T8314 · Unità di trasmissione/ricezione in fibra affidabile

Non sostituire l'unità in fibra con un'altra senza aver prima verificato la lunghezza d'onda, i connettori SC, la potenza, le coppie di collegamento corrispondenti, la distanza e il cablaggio dell'interfaccia.

Relazione di sistema: Verificare l'unità esatta, la doppia alimentazione, la fibra monomodale SC, il percorso del cavo, le coppie corrispondenti e il cablaggio di interfaccia.
AMBITI DI APPLICAZIONE

Schema di applicazione per T8314

Collegamento di espansione remota1,7 W
Comunicazione a lunga distanzaSupporto per collegamenti con chassis remoti su distanze fino a 10 km
CENTRO APPLICAZIONI T8314 T8314 · Unità di trasmissione/ricezione in fibra affidabile
Installazione su guida DINMontare su guida TS32 o TS35 con spazio sufficiente per la curvatura della fibra.
Verifica della sostituzionePrima della sostituzione, verificare il modello esatto del T8314, le alimentazioni, la fibra SC, le coppie corrispondenti e il cablaggio.
